版權(quán)說明:本文檔由用戶提供并上傳,收益歸屬內(nèi)容提供方,若內(nèi)容存在侵權(quán),請進行舉報或認(rèn)領(lǐng)
文檔簡介
1、粉煤灰檢測實施細(xì)則1. 適用范圍、檢測參數(shù)及技術(shù)標(biāo)準(zhǔn)1.1適用范圍適用于拌制混凝土和砂漿時作為摻合料的粉煤灰及水泥生產(chǎn)中作為活性混合材料的粉煤灰。1.2檢測參數(shù)細(xì)度( 45 m 方孔篩篩余)、含水量、安定性、燒失量、需水量比、活性指數(shù)、三氧化硫、游離氧化鈣。1.3技術(shù)標(biāo)準(zhǔn)產(chǎn)品標(biāo)準(zhǔn)(判定標(biāo)準(zhǔn))及其需引用標(biāo)準(zhǔn)GB/T 1596-2005用于水泥和混凝土中的粉煤灰試驗方法標(biāo)準(zhǔn)及其需引用標(biāo)準(zhǔn)aGB/T 176-2008水泥化學(xué)分析方法b GB/T 1346-2001水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時間、安定性檢驗方法cGB/T 2419-2005水泥膠砂流動度試驗方法d GB 12573-2008水泥取樣方法

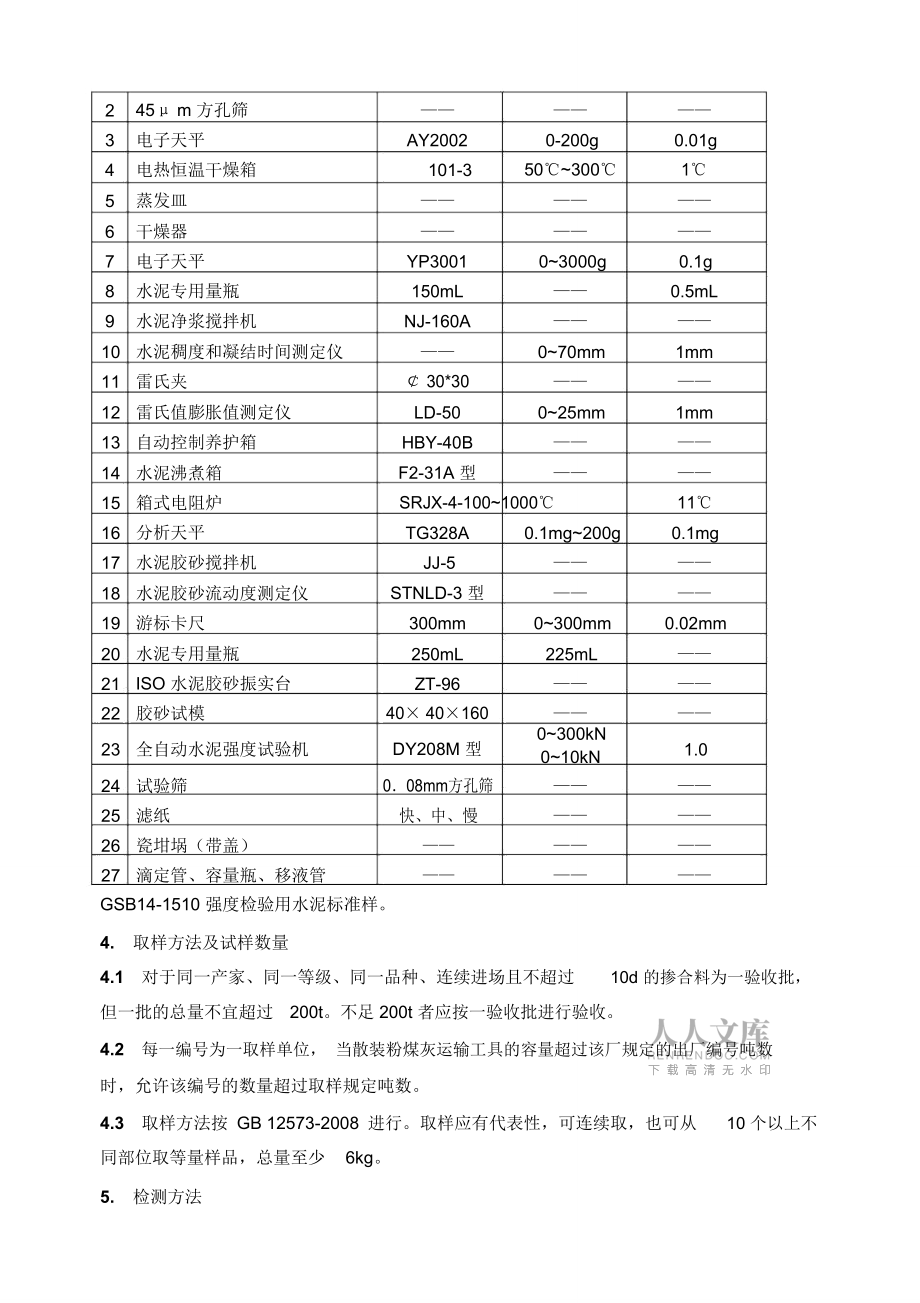

2、eGB/T 17671-1999水泥膠砂強度檢驗方法(ISO 法)2. 檢測環(huán)境普通混凝土、砂漿用粉煤灰的設(shè)施環(huán)境應(yīng)能滿足下列要求:2.1試件成型試驗室的溫度應(yīng)保持在20± 2、相對濕度不低于50%。2.2試件養(yǎng)護池水溫應(yīng)保持在20± 1范圍內(nèi)。3. 檢測設(shè)備與標(biāo)準(zhǔn)物質(zhì)3.1檢測設(shè)備見表 3.13.2標(biāo)準(zhǔn)物質(zhì)GSB14-1511 水泥細(xì)度和比表面積標(biāo)準(zhǔn)粉。表 3.1序名稱型 號量 程精度號(最小分度值)1 負(fù)壓篩析儀FSY-150245 m 方孔篩3電子天平AY20020-200g0.01g4電熱恒溫干燥箱101-35030015蒸發(fā)皿6干燥器7電子天平Y(jié)P30010300
3、0g0.1g8水泥專用量瓶150mL0.5mL9水泥凈漿攪拌機NJ-160A10水泥稠度和凝結(jié)時間測定儀070mm1mm11雷氏夾 30*3012雷氏值膨脹值測定儀LD-50025mm1mm13自動控制養(yǎng)護箱HBY-40B14水泥沸煮箱F2-31A 型15箱式電阻爐SRJX-4-10010001116分析天平TG328A0.1mg200g0.1mg17水泥膠砂攪拌機JJ-518水泥膠砂流動度測定儀STNLD-3 型19游標(biāo)卡尺300mm0300mm0.02mm20水泥專用量瓶250mL225mL21ISO 水泥膠砂振實臺ZT-9622膠砂試模40× 40×16023全自動水
4、泥強度試驗機DY208M 型0300kN1.0010kN24試驗篩008mm方孔篩25濾紙快、中、慢26瓷坩堝(帶蓋)27滴定管、容量瓶、移液管GSB14-1510 強度檢驗用水泥標(biāo)準(zhǔn)樣。4. 取樣方法及試樣數(shù)量4.1對于同一產(chǎn)家、同一等級、同一品種、連續(xù)進場且不超過10d 的摻合料為一驗收批,但一批的總量不宜超過200t。不足 200t 者應(yīng)按一驗收批進行驗收。4.2每一編號為一取樣單位, 當(dāng)散裝粉煤灰運輸工具的容量超過該廠規(guī)定的出廠編號噸數(shù)時,允許該編號的數(shù)量超過取樣規(guī)定噸數(shù)。4.3取樣方法按 GB 12573-2008 進行。取樣應(yīng)有代表性,可連續(xù)取,也可從10 個以上不同部位取等量樣品
5、,總量至少6kg。5. 檢測方法5.1細(xì)度( 45方孔篩篩余)設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測與計算檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 1596-2005。操作步驟、細(xì)節(jié),注意事項:a將測試用粉煤灰樣品置于溫度為105110烘干箱內(nèi)烘至恒重,取出放在干燥器中冷卻至室溫。b稱取試樣約 10g,準(zhǔn)確至 0.01g,倒入 45m 方孔篩篩網(wǎng)上,將篩子置于篩座上,蓋上篩蓋。c接通電源,將定時開關(guān)固定在3min,開始篩析。d開始工作后,觀察負(fù)壓表,使負(fù)壓穩(wěn)定在4
6、000Pa6000Pa。若負(fù)壓小于 4000 Pa,則應(yīng)停機,清理收塵器中的積灰后再進行篩析。e在篩析過程中,可用輕質(zhì)木棒或硬橡膠棒輕輕敲打篩蓋,以防吸附。f. 3min 后篩析自動停止,停機后觀察篩余物,如出現(xiàn)顆粒成球、粘篩或有細(xì)顆粒沉積在篩框邊緣,用毛刷將細(xì)顆粒輕輕刷開,將定時開關(guān)固定在手動位置,再篩析1min3min直至篩分徹底為止。將篩網(wǎng)內(nèi)的篩余物收集并稱量,準(zhǔn)確至0.01g。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 1596-2005 附錄 A 第 A.5 條。45m 方孔篩篩余按下式計算,計算至0.1%。F=(G1/G)× 100式中: F 45m 方孔篩篩余, %;G1篩余物的質(zhì)
7、量, g;G稱取試樣的質(zhì)量,g。45m 方孔篩篩余檢測結(jié)果F按下式計算,計算至0.1%。F= F ×K式中: F 45 m 方孔篩篩余檢測結(jié)果, %;F 45 m 方孔篩篩余, %;K 篩網(wǎng)校正系數(shù)。篩網(wǎng)的校正篩網(wǎng)的校正采用粉煤灰細(xì)度標(biāo)準(zhǔn)樣品或其他同等級標(biāo)準(zhǔn)樣品,按本細(xì)則條步驟測定標(biāo)準(zhǔn)樣品的細(xì)度,篩網(wǎng)校正系數(shù)按下式計算,計算至0.1%。K=m 0/m式中: K 篩網(wǎng)校正系數(shù);m0標(biāo)準(zhǔn)樣品篩余標(biāo)準(zhǔn)值,%;m標(biāo)準(zhǔn)樣品篩余實測值,%。注 1:篩網(wǎng)校正系數(shù)范圍為 0.81.2。若超出此范圍,試驗篩報廢。注 2:篩析 150 個樣品后進行篩網(wǎng)的校正。5.2含水量設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需
8、設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測與計算檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 1596-2005。操作步驟、細(xì)節(jié),注意事項:a.稱取粉煤灰試樣約50g,準(zhǔn)確至 0.01g,倒入蒸發(fā)皿中。b. 將烘干箱溫度調(diào)準(zhǔn)并控制在105110。c. 將粉煤灰試樣放入烘干箱內(nèi)烘至恒重,取出放在干燥器中冷卻至室溫后稱量,準(zhǔn)確至 0.01g。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 1596-2005 附錄 C 第 C.5 條。含水量按下式計算,計算至0.1%。W=(w 1-w0)/w 1 ×100式中:
9、W 含水量, %;w1烘干前試樣的質(zhì)量,g;w0烘干后試樣的質(zhì)量,g。5.3安定性設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 1596-2005 和 GB/T 1346-2001。操作步驟、細(xì)節(jié),注意事項:材料對比樣品:符合GSB 14-1510強度檢驗用水泥標(biāo)準(zhǔn)樣品 。配合比試驗樣品:對比樣品和被檢驗粉煤灰按7: 3 質(zhì)量比混合而成。標(biāo)準(zhǔn)稠度用水量的測定安定性檢測前必須確定標(biāo)準(zhǔn)稠度用水量,確定標(biāo)準(zhǔn)稠度用水量可用標(biāo)準(zhǔn)法,也可用代用法
10、。a標(biāo)準(zhǔn)法(1)試驗前必須做到:維卡儀的金屬棒能自由滑動;調(diào)整至試桿接觸玻璃板時指針對準(zhǔn)零點;攪拌機運行正常。(2)試驗樣品漿的拌制用水泥凈漿攪拌機攪拌,攪拌鍋和攪拌葉片先用濕布擦過,將拌和水倒入攪拌鍋內(nèi),然后在 5s10s內(nèi)小心將稱好的500g 試驗樣品( 350g 對比樣品和 150g 被檢驗粉煤灰混合而成)加入水中,防止水和試驗樣品濺出;拌和時,先將鍋放在攪拌機的鍋座上,升至攪拌位置,啟動攪拌機,低速攪拌120s,停 15s,同時將葉片和鍋壁上的試驗樣品漿刮入鍋中間,接著高速攪拌120s停機。(3)標(biāo)準(zhǔn)稠度用水量的測定步驟拌和結(jié)束后,立即將拌制好的試驗樣品漿裝入已置于玻璃底板上的試模中,
11、用小刀插搗,輕輕振動數(shù)次,刮去多余的試驗樣品漿;抹平后迅速將試模和底版移到維卡儀上,并將其中心定在試桿下,降低試桿直至與試驗樣品漿表面接觸,擰緊螺絲1s2s 后,突然放松,使試桿垂直自由地沉入試驗樣品漿中。在試桿停止沉入或釋放試桿30s 時記錄試桿距底板之間的距離,升起試桿后立即擦凈;整個操作應(yīng)在攪拌后1.5min 內(nèi)完成。以試桿沉入試驗樣品漿并距底板6mm±1mm 的試驗樣品漿為標(biāo)準(zhǔn)稠度試驗樣品漿。其拌和水量為該試驗樣品的標(biāo)準(zhǔn)稠度用水量(P),按試驗樣品質(zhì)量的百分比計。b代用法(1)試驗前必須做到:維卡儀的金屬棒能自由滑動;調(diào)整至試錐接觸錐模頂面時指針對準(zhǔn)零點;攪拌機運行正常。(2
12、)試驗樣品漿的攪拌:同本細(xì)則第(2)條。(3)測定步驟:可用調(diào)整水量和不變水量兩種方法的任一種測定。采用調(diào)整水量方法時拌和水量按經(jīng)驗找水,采用不變水量方法時拌和水量用142.5mL。拌和結(jié)束后,立即將拌制好的試驗樣品漿一次裝入錐模內(nèi),用小刀插搗,輕輕振動數(shù)次,刮去多余的凈漿;抹平后迅速放到試錐下面固定的位置上,將試錐降至試驗樣品漿表面,擰緊螺絲12后,突然放松,使試錐垂直自由地沉入試驗樣品漿中。到試錐停止下沉或釋放試桿30時記錄試錐下沉深度。整個操作應(yīng)在試驗樣品漿拌和后1.5min 內(nèi)完成。用調(diào)整水量方法測定時,以試錐下沉深度28mm±2mm 時的試驗樣品漿為標(biāo)準(zhǔn)稠度凈漿。其拌和水量
13、為該試驗樣品漿的標(biāo)準(zhǔn)稠度用水量(P),按試驗樣品質(zhì)量的百分比計。如下沉深度超出范圍需另稱試樣,調(diào)整水量,重新試驗,直至達(dá)到28mm± 2mm 為止。安定性的測定(標(biāo)準(zhǔn)法)a測定前的準(zhǔn)備工作每個試樣需成型兩個試件,每個雷氏夾需配備質(zhì)量約75g85g 的玻璃板兩塊,凡與試驗樣品漿接觸的玻璃板和雷氏夾內(nèi)表面都要稍稍涂上一層油。b雷氏夾試件的成型將預(yù)先準(zhǔn)備好的雷氏夾放在已稍擦油的玻璃板上,并立即將已制好的標(biāo)準(zhǔn)稠度試驗樣品漿一次裝滿雷氏夾,裝漿時一只手輕輕扶持雷氏夾,另一只手用寬約10mm 的小刀插搗數(shù)次,然后抹平,蓋上稍涂油的玻璃板,接著立即將試件移至濕氣養(yǎng)護箱內(nèi)養(yǎng)護24h± 2h
14、。c沸煮調(diào)整好沸煮箱內(nèi)的水位,使能保證在整個沸煮過程中都超過試件,不需中途添補試驗用水,同時又能保證在30min± 5min 內(nèi)升至沸騰。脫去玻璃板取下試件,先測量雷氏夾指針尖端間的距離(A),精確至 0.5mm,接著將試件放入沸煮箱水中的試件架上,指針朝上,然后在30min± 5min 內(nèi)加熱至沸并恒沸180min±5min。結(jié)果判別:沸煮結(jié)束后,立即放掉沸煮箱中的熱水,打開箱蓋,待箱體冷卻至室溫,取出試件進行判別。測量雷氏夾指針尖端的距離(C),準(zhǔn)確至 0.5mm,當(dāng)兩個試件煮后增加距離(C-A)的平均值不大于5.0mm 時,即認(rèn)為該粉煤灰安定性合格, 當(dāng)兩個
15、試件的(C-A)值相差超過 4.0mm 時,應(yīng)用同一樣品立即重做一次試驗。再如此,則認(rèn)為該粉煤灰為安定性不合格。5.4燒失量設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣檢查核對和檢查試樣是否符合要求,并記錄。檢測與計算檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 176-2008。操作步驟、細(xì)節(jié),注意事項:a將來樣采用四分法縮分至約100g,經(jīng) 0.08mm 方孔篩篩析,用磁鐵吸去篩余物中金屬鐵,將篩余物經(jīng)過研磨后使其全部通過0.08mm 方孔篩。將樣品充分混勻后,裝入帶有磨口塞的瓶中并密封。b稱取約 1g 試樣 (m1
16、),精確至 0.0001g,置于已灼燒恒量的瓷坩堝中,將蓋斜置于坩堝上,放在馬弗爐內(nèi)從低溫開始逐漸升高溫度,在(950±25)下灼燒15min20min,取出坩堝置于干燥器中冷卻至室溫,稱量m2。反復(fù)灼燒,直至恒量。注:恒量是指:經(jīng)第一次灼燒、冷卻、稱量后,通過連續(xù)對每次15min的灼燒,然后冷卻、稱量的方法來檢查恒定質(zhì)量,當(dāng)連續(xù)兩次稱量之差小于0.0005g 時,即達(dá)到恒量。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 176-2008 第 4 條、第條和第 41 條。燒失量的質(zhì)量百分?jǐn)?shù)X LOI 按下式計算,計算至0.01%: LOI =( m1-m2)/m 1×100式中: LOI
17、 燒失量的質(zhì)量百分?jǐn)?shù),%;m1試料的質(zhì)量, g;m2灼燒后試料的質(zhì)量,g。試驗次數(shù)為兩次,用兩次試驗平均值表示測定結(jié)果,計算至0.01%。同一試驗室的允許差為絕對偏差0.15%。5.5需水量比設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測與計算檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 1596-2005、GB/T 17671-1999 和 GB/T 2419-2005。操作步驟、細(xì)節(jié),注意事項:材料a水泥: GSB 14-1510 強度檢驗用水泥標(biāo)準(zhǔn)樣品。b標(biāo)準(zhǔn)砂:符合G
18、B/T 17671-1999 規(guī)定的 0.5mm1.0mm 的中級砂。c水:潔凈的飲用水。配合比膠砂配合比按下表:膠砂種類水泥 /g粉煤灰 /g標(biāo)準(zhǔn)砂 /g加水量 /mL對比砂漿250750125試驗砂漿17575750按流動度達(dá)到 130mm140mm 調(diào)整試驗準(zhǔn)備如水泥膠砂在 24h 內(nèi)未被使用,先空跳一個周期25 次。膠砂制備先使水泥膠砂攪拌機處于待工作狀態(tài),把水加入鍋里,再加入水泥、粉煤灰,把鍋放在固定架上,上升至固定位置。立即啟動攪拌機,低速攪拌30s 后,在第二個30s 開始的同時均勻地將砂加入。把機器轉(zhuǎn)至高速再攪拌30s。停拌 90s,在第一個 15s 內(nèi)用一膠皮刮具將葉片和鍋壁
19、上的膠砂,刮入鍋中間。在高速下繼續(xù)攪拌60s。各個攪拌階段,時間誤差應(yīng)在 ±1s 以內(nèi)。試驗過程a在制備膠砂的同時,用潮濕棉布擦拭跳桌臺面、試模內(nèi)壁、搗棒以及與膠砂接觸的用具,將試模放在跳桌臺面中央并用潮濕棉布覆蓋。b將拌好的膠砂分兩層迅速裝入試模,第一層裝至截錐圓模高度約三分之二處,用小刀在相互垂直兩個方向各劃5 次,用搗棒由邊緣至中心均勻搗壓15 次;隨后,裝第二層膠砂,裝至高出截錐圓模約20mm,用小刀在相互垂直兩個方向各劃5 次,再用搗棒由邊緣至中心均勻搗壓10 次。搗壓后膠砂應(yīng)略高于試模。搗壓深度,第一層搗至膠砂高度的二分之一,第二層搗實不超過已搗實底層表面。裝膠砂和搗壓時
20、,用手扶穩(wěn)試模,不要使其移動。c搗壓完畢,取下模套,將小刀傾斜, 從中間向邊緣分兩次以近水平的角度抹去高出截錐圓模的膠砂,并擦去落在桌面上的膠砂。將截錐圓模垂直向上輕輕提起。立刻開動跳桌,以每秒鐘一次的頻率,在25s±1s 內(nèi)完成 25 次跳動。d流動度試驗,從膠砂加水開始到測量擴散直徑結(jié)束,應(yīng)在6min 內(nèi)完成。e跳動完畢,用卡尺測量膠砂底面互相垂直的兩個方向直徑,計算平均值,取整數(shù),單位為 mm,該平均值即為該水量的試驗?zāi)z砂流動度。當(dāng)流動度在 130mm140mm 范圍內(nèi),記錄此時的加水量;當(dāng)流動度小于130mm 或大于 140mm 時,重新調(diào)整加水量,重復(fù)上述過程,直至流動度達(dá)
21、到130mm140mm 為止。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 1596-2005 附錄 B 第 B.6 條。需水量比 X 按下式計算,計算至1%:X= (L 1/125)× 100式中: X 需水量比, %;L 1試驗?zāi)z砂流動度達(dá)到130mm140mm 時的加水量, mL ;125對比膠砂的加水量,mL。5.6活性指數(shù)設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 1596-2005、GB/T 17671-1999。操作步驟、
22、細(xì)節(jié),注意事項:材料a水泥: GSB 14-1510 強度檢驗用水泥標(biāo)準(zhǔn)樣品。b標(biāo)準(zhǔn)砂:符合GB/T 17671-1999 規(guī)定的中國標(biāo)準(zhǔn)砂。c水:潔凈的飲用水。5.6.3.1.2 配合比膠砂配合比按下表:膠砂種類水泥 /g粉煤灰 /g標(biāo)準(zhǔn)砂 /g加水量 /mL對比砂漿4501350225試驗砂漿31513513502255.6.3.1.3 試驗過程a將對比膠砂和試驗?zāi)z砂分別按GB/T 17671-1999 規(guī)定的方法進行攪拌、 試體成型和養(yǎng)護。每種膠砂制作三個試件。b試體養(yǎng)護至 28 天,按 GB/T 17671-1999 規(guī)定的方法分別測定對比膠砂和試驗?zāi)z砂的抗壓強度??箟簭姸扔嬎阒?.1
23、MPa。此試驗過程見 LG/QTD/02/05 水泥檢測實施細(xì)則中的水泥膠砂強度試驗過程。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 1596-2005 附錄 D 第 D.6 條?;钚灾笖?shù) H28 按下式計算,計算至1%:H28=( R/R0)× 100式中: H28活性指數(shù), %;R試驗?zāi)z砂 28d 抗壓強度, MPa;R0對比膠砂 28d 抗壓強度, MPa。注:對比膠砂 28d 抗壓強度也可取GSB 14-1510 強度檢驗用水泥標(biāo)準(zhǔn)樣品給出的標(biāo)準(zhǔn)值。5.7三氧化硫(基準(zhǔn)法)設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度
24、,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 176-2008。操作步驟、細(xì)節(jié),注意事項:試劑和材料a鹽酸( 1+1):1 份體積的濃鹽酸與1 份體積的水相混合。b氯化鋇溶液( 100g/L):將 100g 二水氯化鋇( BaCl2.2H2O)溶于水中,加水稀釋至1L 。c 硝酸銀溶液( 5g/L):將 5g 硝酸銀( AgNO 3)溶于水中,加10mL 硝酸( HNO 3),用水稀釋至 1L 。d. 水:蒸餾水或同等純度的水。試驗過程稱取約0.5g 試樣 m1(試樣制備方法見本細(xì)則5.4.3.1a 條),精確至 0.0001g,置于a300mL
25、燒杯中,加入3040mL 水使其分散。加10mL 鹽酸( 1+1),用平頭玻璃棒壓碎塊狀物,慢慢地加熱溶液,直至水泥分解完全。將溶液加熱微沸 5min 。用中速濾紙過濾,用熱水洗滌 1012 次。調(diào)整濾液體積至 200mL,煮沸,在攪拌下滴加 10mL 熱的氯化鋇溶液,繼續(xù)煮沸數(shù)分鐘,然后移至溫?zé)崽庫o置 4h 或過夜(此時溶液的體積應(yīng)保持在 200mL)。用慢速濾紙過濾,用溫水洗滌,直至檢驗無氯離子為止。氯離子檢驗:按規(guī)定洗滌沉淀數(shù)次后,用數(shù)滴水淋洗漏斗的下端,用數(shù)毫升水洗滌濾紙和沉淀,將濾紙收集在試管中,加幾滴硝酸銀溶液,觀察試管中溶液是否渾濁。如果渾濁,繼續(xù)洗滌并定期檢查,直至用硝酸銀檢驗
26、不再渾濁為止。b將沉淀及濾紙一并移入已灼燒恒量的瓷坩堝中,灰化后在800950的高溫爐內(nèi)灼燒 30min,取出坩堝置于干燥器中冷卻至室溫,稱量。反復(fù)灼燒,直至恒溫。灼燒是指:將濾紙和沉淀放入預(yù)先以灼燒并恒量的坩堝中,烘干。在氧化性氣氛中慢慢灰化,不使有火焰產(chǎn)生,灰化至無黑色炭顆粒后,放入高溫爐中,在規(guī)定的溫度下灼燒。在干燥器中冷卻至室溫,稱量。恒量是指:經(jīng)第一次灼燒、冷卻、稱量后,通過連續(xù)對每次15min 的灼燒,然后冷卻、稱量的方法來檢查恒定質(zhì)量,當(dāng)連續(xù)兩次稱量之差小于0.0005g 時,即達(dá)到恒量。計算依據(jù)標(biāo)準(zhǔn)、條款: GB/T 176-2008 第 4 條、第 10.3 條和第 41 條
27、。a三氧化硫的質(zhì)量百分?jǐn)?shù)X SO3 按下式計算,計算至0.01%:X SO3=(m2/m1)× 0.343× 100式中: X SO3三氧化硫的質(zhì)量百分?jǐn)?shù),%;m2灼燒后沉淀的質(zhì)量,g;m1試料的質(zhì)量, g;0.343硫酸鋇對三氧化硫的換算系數(shù)。b試驗次數(shù)為兩次,用兩次試驗平均值表示測定結(jié)果,計算至0.01%。同一試驗室的允許差為絕對偏差0.15%。5.8游離氧化鈣(代用法)設(shè)備、標(biāo)準(zhǔn)、環(huán)境檢查檢查核對所需設(shè)備正常與否,必要時作記錄;檢查核對產(chǎn)品標(biāo)準(zhǔn)和試驗方法標(biāo)準(zhǔn),并記錄;檢查核對環(huán)境溫度,并記錄。試樣核對檢查核對和檢查試樣是否符合要求,并記錄。檢測檢測方法依據(jù)標(biāo)準(zhǔn): GB/T 176-2008。操作步驟、細(xì)節(jié),注意事項:試劑和材料a乙二醇 1,2-(CH2OH)2:含水量小于 0.5%( V/V)。每升乙二醇中加入5mL 甲基紅-溴甲酚綠混合指示劑溶液。b無水乙醇( C2H5 OH):含量不低于99.5%(V/V)。c鹽酸標(biāo)準(zhǔn)滴定溶液 c(HCl ) =0.1mol/L 。試驗過程a 稱取約 0.5g 試樣 m(試樣制備方法見本細(xì)則條),精確至 0.0001g,置于 250mL干燥的錐形瓶中,加入30mL 乙二醇 -乙醇溶液,放入一根攪拌子
溫馨提示
- 1. 本站所有資源如無特殊說明,都需要本地電腦安裝OFFICE2007和PDF閱讀器。圖紙軟件為CAD,CAXA,PROE,UG,SolidWorks等.壓縮文件請下載最新的WinRAR軟件解壓。
- 2. 本站的文檔不包含任何第三方提供的附件圖紙等,如果需要附件,請聯(lián)系上傳者。文件的所有權(quán)益歸上傳用戶所有。
- 3. 本站RAR壓縮包中若帶圖紙,網(wǎng)頁內(nèi)容里面會有圖紙預(yù)覽,若沒有圖紙預(yù)覽就沒有圖紙。
- 4. 未經(jīng)權(quán)益所有人同意不得將文件中的內(nèi)容挪作商業(yè)或盈利用途。
- 5. 人人文庫網(wǎng)僅提供信息存儲空間,僅對用戶上傳內(nèi)容的表現(xiàn)方式做保護處理,對用戶上傳分享的文檔內(nèi)容本身不做任何修改或編輯,并不能對任何下載內(nèi)容負(fù)責(zé)。
- 6. 下載文件中如有侵權(quán)或不適當(dāng)內(nèi)容,請與我們聯(lián)系,我們立即糾正。
- 7. 本站不保證下載資源的準(zhǔn)確性、安全性和完整性, 同時也不承擔(dān)用戶因使用這些下載資源對自己和他人造成任何形式的傷害或損失。
最新文檔
- 2024年四川省南充市公開招聘警務(wù)輔助人員輔警筆試自考題1卷含答案
- 2024年廣東省佛山市公開招聘警務(wù)輔助人員輔警筆試自考題2卷含答案
- 2022年四川省廣元市公開招聘警務(wù)輔助人員輔警筆試自考題2卷含答案
- 2024年云南省大理自治州公開招聘警務(wù)輔助人員輔警筆試自考題1卷含答案
- 集體三等功事跡報告
- 學(xué)校圣誕節(jié)晚會的主持開場白!中文英文對照版
- 《創(chuàng)建框架網(wǎng)》課件
- 《膈疝放射診斷》課件
- 2025年生命探測儀項目申請報告模板
- 2025年特種粉末及粉末冶金制品項目規(guī)劃申請報告模范
- 浙江省杭州市余杭區(qū)2023-2024學(xué)年五年級上學(xué)期1月期末道德與法治試題
- 山東省濟南市歷城區(qū)2023-2024學(xué)年四年級上學(xué)期期末數(shù)學(xué)試卷
- 工程管理培訓(xùn)教案
- agv無人運輸車維修保養(yǎng)合同
- 2023-2024學(xué)年二年級數(shù)學(xué)上冊期末樂考非紙筆測試題(一)蘇教版
- 學(xué)生信息技術(shù)應(yīng)用實踐
- Android移動應(yīng)用開發(fā)基礎(chǔ)教程-教案
- 2024年江蘇省學(xué)業(yè)水平合格性考試語文全真模擬卷
- 2023年總裝電氣工程師年度總結(jié)及下一年計劃
- 城市園林綠化養(yǎng)護管理標(biāo)準(zhǔn)規(guī)范
- 腳手架工程安全管理風(fēng)險辨識及防范措施
評論
0/150
提交評論
