1、電子入門實習報告物理與光電工程學院實習報告書實習項目 1 電子器件認識與測量 一、 實習目的(1) 掌握常用電子元器件的特性。(2) 掌握常用電子元器件的測量方法。(3) 掌握常用電子元器件的使用方法。(4) 了解特殊電子元器件基本特性(5) 了解前沿新型電子元器件基本特性二、 實習內容1 電阻:了解電阻的各種特性以及標稱值。根據色環讀出電阻值。會測量電阻。了解各種電位器(可變或半可變電阻)顏色棕紅橙黃綠藍紫灰白黑金銀本色值1234567890誤差(%)120.50.250.1510202 電容:了解電容的各種特性以及標稱值。根據標識能讀出電容的值。會用萬用表大致判斷電容的好壞以及比較兩電容的

2、大小。了解各種可變或半可變電容。3 二極管:認識并熟悉各種二極管;借助萬用表能判斷二極管的正負極以及二極管的性能。4 穩壓二極管:3.7,5V5 數碼管:認識并熟悉數碼管。通過測量熟悉數碼管的各種特性。學會使用數碼管。6 三極管:認識并熟悉各種三極管。借助萬用表能判斷三極管的e,b,c三個極并能判斷三極管的性能,能比較兩個管子的放大倍數。7 熱敏電阻:了解熱敏電阻的各種特性。8 發光二極管:認識并熟悉各種發光二極管。通過測量熟悉發光二極管的各種特性。學會使用發光二極管。要求測量發光管的點亮過程的數據。即電壓、電流情況。表格 1 白色發光管特性白色I(mA)0.10.30.51235810152

3、0253050電壓表格 2 藍色發光管特性藍色I(mA)0.10.30.512358101520253050電壓表格 3 紅色發光管特性紅色I(mA)0.10.30.512358101520253050電壓表格 4 綠色發光管特性綠色I(mA)0.10.30.512358101520253050電壓按發光強度和工作電流,把發光強度在10100mcd間的叫高亮度發光二極管。一般LED的工作電流在十幾m A至幾十m A,而低電流LED的工作電流在2mA以下(亮度與普通發光管相同)。 紅黃一般是1.8至2.2 藍綠一般是3.0至3.6電流小功率的都盡量控制在20mA做指示用的

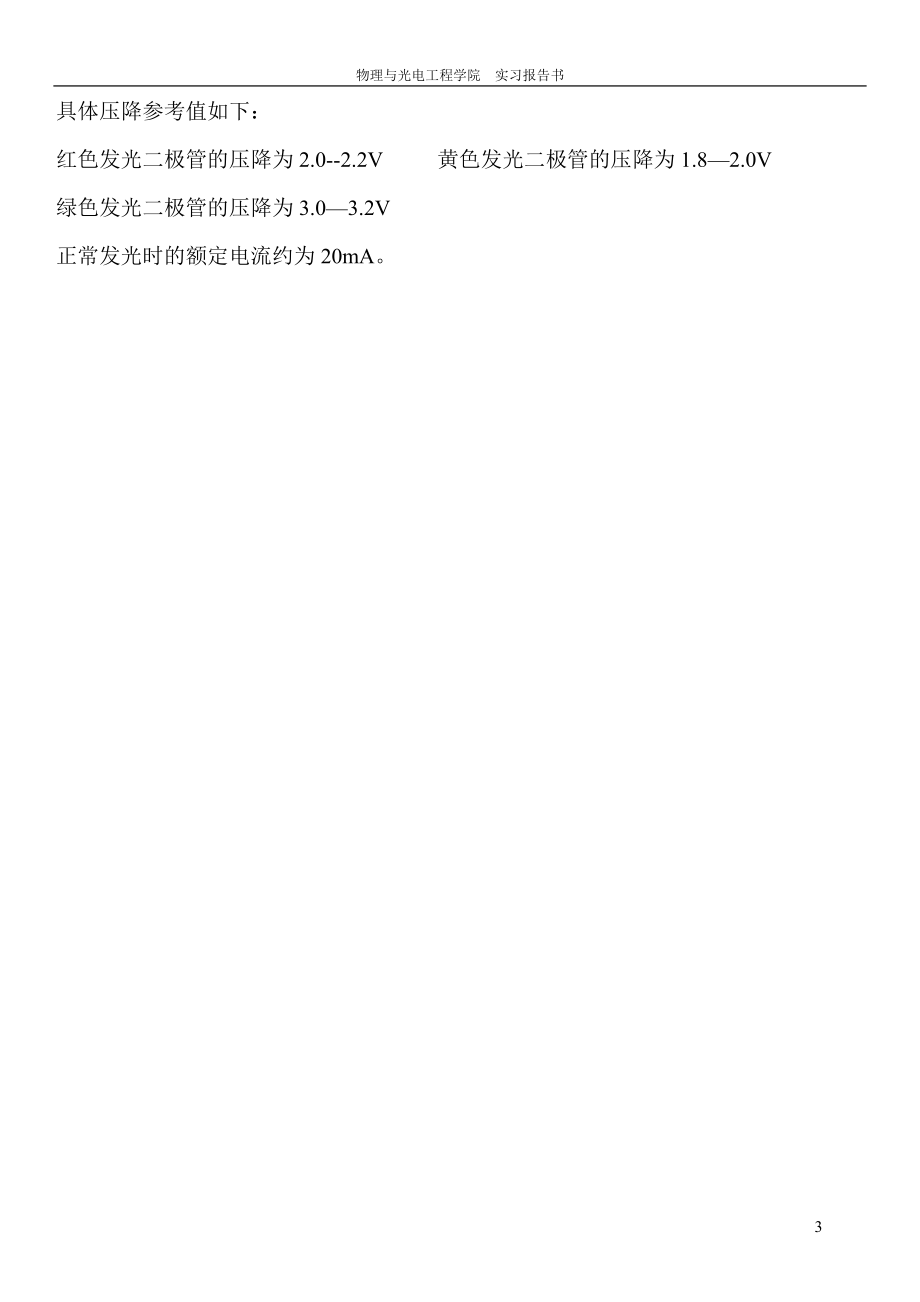

4、LED都用10毫安以下比較好,一般用到5毫安就比較亮了。除了藍色的LED正向電壓是3-3.4伏,其他色的都是1.8-2伏。普通的發光二極管正偏壓降紅色為1.6V,黃色為1.4V左右,藍 白 為至少2.5V 。工作電流510mA超亮發光二極管主要有三種顏色,然而三種發光二極管的壓降都不相同,具體壓降參考值如下: 紅色發光二極管的壓降為2.0-2.2V 黃色發光二極管的壓降為1.82.0V 綠色發光二極管的壓降為3.03.2V 正常發光時的額定電流約為20mA。實習項目 2 常用儀器一、萬用表萬用表又稱為復用表、多用表、三用表、繁用表等,是電力電子等部門不可缺少的測量儀表,一般以測量電壓、電流和電

5、阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表,一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等,有的還可以測交流電流、電容量、電感量及半導體的一些參數(如)等。萬用表由表頭、測量電路及轉換開關等三個主要部分組成。 工作原理萬用表的基本原理是利用一只靈敏的磁電式直流電流表(微安表)做表頭。當微小電流通過表頭,就會有電流指示。但表頭不能通過大電流,所以,必須在表頭上并聯與串聯一些電阻進行分流或降壓,從而測出電路中的電流、電壓和電阻。操作規程1、使用前應熟悉萬用表各項功能,根據被測量的對象,正確選用檔位、量程及表筆插孔。2、在對被測

6、數據大小不明時,應先將量程開關,置于最大值,而后由大量程往小量程檔處切換,使儀表指針指示在滿刻度的1/2以上處即可。3、測量電阻時,在選擇了適當倍率檔后,將兩表筆相碰使指針指在零位,如指針偏離零位,應調節“調零”旋鈕,使指針歸零,以保證測量結果準確。如不能調零或數顯表發出低電壓報警,應及時檢查。4、在測量某電路電阻時,必須切斷被測電路的電源,不得帶電測量。5、使用萬用表進行測量時,要注意人身和儀表設備的安全,測試中不得用手觸摸表筆的金屬部份,不允許帶電切換檔位開關,以確保測量準確,避免發生觸電和燒毀儀表等事故。使用注意1、在使用萬用表之前,應先進行“機械調零”,即在沒有被測電量時 ,使萬用表指

7、針指在零電壓或零電流的位置上。2、在使用萬用表過程中,不能用手去接觸表筆的金屬部分 ,這樣一方面可以保證測量的準確,另一方面也可以保證人身安全。3、在測量某一電量時,不能在測量的同時換檔,尤其是在測量高電壓或大電流時 ,更應注意。否則,會使萬用表毀壞。如需換檔,應先斷開表筆,換檔后再去測量。4、萬用表在使用時,必須水平放置,以免造成誤差。同時, 還要注意到避免外界磁場對萬用表的影響。5、萬用表使用完畢,應將轉換開關置于交流電壓的最大檔。如果長期不使用 ,還應將萬用表內部的電池取出來,以免電池腐蝕表內其它器件。二、示波器示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見

8、的圖像,便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束,打在涂有熒光物質的屏面上,就可產生細小的光點。在被測信號的作用下,電子束就好像一支筆的筆尖,可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線,還可以用它測試各種不同的電量,如電壓、電流、頻率、相位差、調幅度等等。作用用來測量交流電或脈沖電流波的形狀的儀器,由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外,還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦闹芷谛晕锢磉^程都可以用示波器進行觀測(一)面板裝置三、毫伏表毫伏表是一種用來測量正弦電壓的交流電壓

9、表。主要用于測量毫伏級以下的毫伏,微伏交流電壓。例如電視機和收音機的天線輸入的電壓,中放級的電壓等和這個等級的其它電壓。使用1.測量前應短路調零。打開電源開關,將測試線(也稱開路電纜)的紅黑夾子夾在一起,將量程旋鈕旋到1mv量程,指針應指在零位(有的毫伏表可通過面板上的調零電位器進行調零,凡面板無調零電位器的,內部設置的調零電位器已調好)。若指針不指在零位,應檢查測試線是否斷路或接觸不良,應更換測試線。2.交流毫伏表靈敏度較高,打開電源后,在較低量程時由于干擾信號(感應信號)的作用,指針會發生偏轉,稱為自起現象。所以在不測試信號時應將量程旋鈕旋到較高量程檔,以防打彎指針。3.交流毫伏表接入被測

10、電路時,其地端(黑夾子)應始終接在電路的地上(成為公共接地),以防干擾。4.調整信號時,應先將量程旋鈕旋到較大量程,改變信號后,再逐漸減小。5.交流毫伏表表盤刻度分為01和03兩種刻度,量程旋鈕切換量程分為逢一量程(1mv、10mv、0.1v)和逢三量程(3mv、30mv、0.3v),凡逢一的量程直接在01刻度線上讀取數據,凡逢三的量程直接在03刻度線上讀取數據,單位為該量程的單位,無需換算。6.使用前應先檢查量程旋鈕與量程標記是否一致,若錯位會產生讀數錯誤。7.注意:不可用萬用表的交流電壓檔代替交流毫伏表測量交流電壓(萬用表內阻較低,用于測量50Hz左右的工頻電壓)。四、信號發生器信號發生器

11、是指產生所需參數的電測試信號的儀器。按信號波形可分為正弦信號、函數(波形)信號、脈沖信號和隨機信號發生器等四大類。信號發生器又稱信號源或振蕩器,在生產實踐和科技領域中有著廣泛的應用。工作原理信號發生器用來產生頻率為20Hz200kHz的正弦信號(低頻)。除具有電壓輸出外,有的還有功率輸出。所以用途十分廣泛,可用于測試或檢修各種電子儀器設備中的低頻放大器的頻率特性、增益、通頻帶,也可用作高頻信號發生器的外調制信號源。另外,在校準電子電壓表時,它可提供交流信號電壓。低頻信號發生器的原理:系統包括主振級、主振輸出調節電位器、電壓放大器、輸出衰減器、功率放大器、阻抗變換器(輸出變壓器)和指示電壓表。實

12、習項目 3 單級放大器一、實驗目的1、學習組建單級放大器。2、掌握放大器靜態工作點的測量與調整方法。3、掌握放大器電壓放大倍數的測量。4、測量輸入、輸出電阻二、電路原理圖圖:單級放大器原理圖三、輸入、輸出特性曲線四、靜態工作點調整靜態工作點是放大器在沒有輸入信號時,晶體管的IB、IC、VCE、VBE,也稱為Q值,為了保證放大電路不失真的輸出電壓,Q值選擇在交流負載線的中點附近。靜態工作電流可通過對已知電阻兩端的電壓的測量來計算。電壓放大倍數是放大電路輸出信號電壓與輸入信號電壓之比。五、實驗內容及方法1、根據電路圖連接好電路。 2、用萬用表檢查電路電源的進線端。3、調整、測量靜態工作點:在交流輸

13、入短路(無信號輸入)的情況下,調節上偏電阻Rp3使VRC =2V,即ICQ=1mA,然后用萬用表測量各電壓填(表格 25)。4、測量電壓放大倍數:接上步,輸入f=10kHz,幅度為3mV的信號電壓,用示波器監視在不失真的情況下,用晶體管毫伏表測量輸出電壓Vo,由求出電壓放大倍數。VRCICVBEVCEVCBViVo1Av(2K)Vo2Av(5K)2V1 mA3 mV表格 Error! No text of specified style in document.55、觀察靜態工作點的變動對放大器輸出波形的影響。6、調Rp3使VRC =0.2V,輸入10KHZ信號,逐漸增大信號幅度,在輸出端由示

14、波器觀察截止失真。7、調Rp3使VRC =6V,輸入10KHZ信號,逐漸增大信號幅度,在輸出端由示波器觀察飽和失真。8、最佳靜態工作點:逐漸增大輸入信號電壓,使輸出失真,調Rp3改變Q點,使失真消失,再增大信號,又出現失真,再調Rp3使失真消失,反復調試,直到再增大一點信號,兩邊同時失真,稍微減小一點信號,兩邊同時退出失真,此時的工作點即為最佳靜態工作點。9、觀察工作點變動時,對放大器電壓放大倍數的影響。八、收獲與體會經過這次的深入的檢驗自我動手能力的實習,我得到了不少的收獲,一方面加深了我對課本上理論知識的認識與理解,另一方面,也提高了我的動手實驗操作能力。讓我有了深切的體會,也積累了很多寶

15、貴的經驗。這次的實驗實習跟以往的實驗過程不一樣,以往的實驗過程都會有很清晰地實驗步驟,只要跟著實驗步驟一步一步的實行,就不會出現很大的問題。而這次,我需要自己從一開始就自己測量,根據自己測量結果拿到自己所需要的器材,并以此為根據已知的電路圖自己制作出一個單級放大器。以前不管是材料和設備都是沒有的,這一次不僅僅給與了我們這些裝備,還給與了我們充裕的時間來完成這項任務,這讓我們很激動。所以才使得我們真真切切的自己去測量,自己去焊接,在最后才出現這么多五花八門的小小電路板。有次我也深切地體會到,要想順順利利的完成好一項任務,就必須真正弄懂課本中的實驗原理,就必須在上課時認真聽老師講解各種儀器的使用方法,不然儀器就在那里,而我們卻不會用它,造成困難。同時在這一過程中,也需要我們開動腦筋,認真思索,才能有所收獲
