氣盾壩工程施工方案

1、氣盾壩工程施工方案第一章工程概況2第二章編制依據2第三章氣盾壩施工部署3第四章第五章第六章第七章氣盾壩施工準備4氣盾壩主要施工方法 5氣盾壩施工質量技術措施12安全文明施工、環境保護措施-13 1第一章工程概況項目概述：NQS河是JM河的二級支流，發源于FS區西南STC。自西北向東南流經DSW鎮、CG鎮, 后經HBS于ZC匯入BJM河。NQS河出BJ市界后稱為HL河。市內流域面積71. 78km2,河 長15. 68km,河寬1050m,河道平均比降0.72機 現狀河道大部分河段不足5年一遇洪水 標準。本次河道治理范圍為：從STC至NQS河出BJ市境，全長15. 6km。主要工程內容：河 道疏

2、挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建橋梁、新建雨水口、鋪設截污 管線以及景觀綠化、管線改移等工程。本標段為FS區NQS河治理工程 第*標段BBD橋下游770m （樁號11+500：該處為CG 鎮、DSW鎮交界）至SMC東側300m （樁號13+700）,總治理長度2. 2km,南泉水河雙磨村新建氣盾壩工程屬F新增加的工程項目，位于河道樁位13+173. 74至 13+237. 74之間，沿河道縱向長度64m、寬64m,氣盾壩擋水高度2m,基礎落于卵石層，持 力層承載力300kpa,氣盾壩基礎上游護砌長10m做法為1X 1X0. 5m鉛絲石籠鋪蓋長12m做法為500mm 厚鋼筋混凝土

3、底板氣盾壩壩體長10m做法為800mm厚鋼筋混凝土底板消力池長12m做 法為500m厚鋼筋混凝土底板護坦長10m做法為500m厚鋼筋混凝土底板下游護砌長 10m做法為IX 1X0. 5m鉛絲石籠，兩側為混凝土擋墻長44m,管理控制室位于右岸。第 二章編制依據1、施匚圖紙F(tuán)S區NQS河治理工程第*標段河道布置施工圖河道氣盾壩工程施工圖。2、規程規范工程建設標準強制性條文（2021年版）。水利水電工程單元工程施工質量驗收評定標準-混凝土工程SL632-2021o 水利水電工程施工質量檢驗與評定規程SL176-202K 水工混凝土施工規范 SL677-2021o水工混凝土鋼筋施工規范DL/T5169

4、-2002o第三章氣盾壩施工部署2一、氣盾壩施工需要的主要材料技術指標1、基礎墊層混凝土 C15。2、底板及擋墻混凝土 C30、W4、F150o3、鋪蓋、消力池及護坦表面敷設鋼筋網HRB100、中12鋼筋。4、底板鋼筋HRB400。5、上下游護砌為高鍍鋅鉛絲石籠，籠網尺寸90X90mm,邊控鉛絲外徑為巾3. 5mm, 網線鉛絲外徑為02. 8mm,水平拉力線、捆結線外徑為4）2. 2mm,鉛絲鍍鋅量2240g/。, 抗拉強度2420NPa。6、無紡布250g/。7、De90PVC排水管。8、普通牛皮紙。9、M7. 5水泥砂漿砌塊石，口0水泥砂漿勾健，MU50塊石。10、混凝土擋墻背后素土 回填

5、，壓實度0.95。11、擋墻頂部1.2m高清白石欄桿，花崗巖帽石壓頂（550X120） mm。12、底板混凝 土伸縮縫（甲縫）設置651型橡膠止水帶、填充20mm厚浸油木板。（乙縫）寬度20mm、 填充20mm厚浸油木板。13、排水閥井墊層混凝土 C15,底板及井壁混凝土 C30、W6、F150o 14、排水閥井井 室踏步TG1塑鋼踏步，預制混凝土井圈踏步TG2塑鋼踏步。15、排水閥井井室井蓋為 中800球墨鑄鐵井蓋。16、排水閥井鋼筋HPB300, HRBlOOo17、鋪蓋、消力池及護坦表面敷設鋼筋網HRB400、（1）12鋼筋。18、氣盾壩平臺200X100X60厚透水磚，100厚C20素

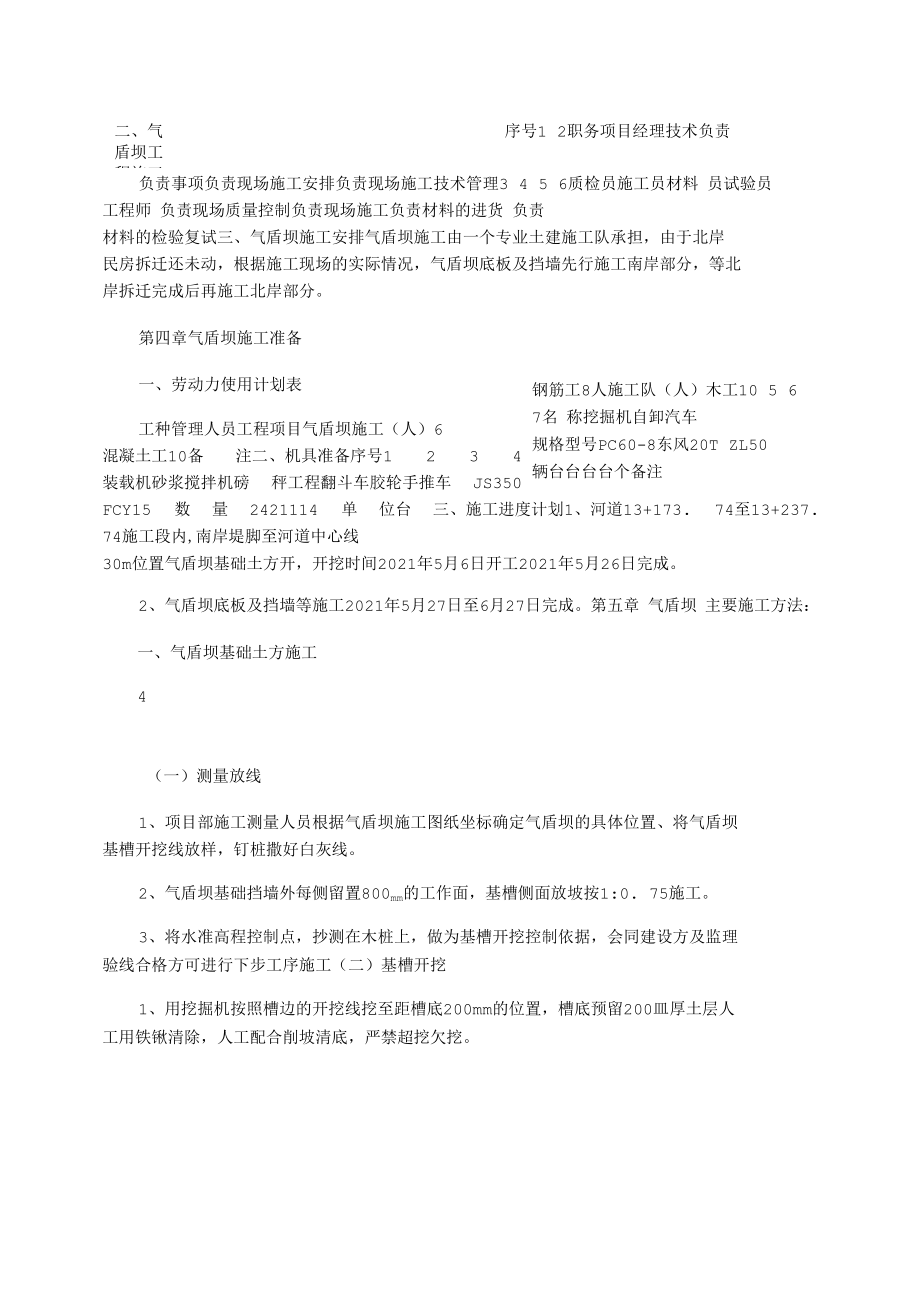

6、無砂大孔混凝土墊層（6m留 伸縮縫），200厚天然級配砂石壓實系數20. 7,素土夯實壓實系數20. 94,預制C30混凝 土平道牙 495X200X100二、氣盾壩工程施工管理機構姓名 職稱高級工程師3序號1 2職務項目經理技術負責負責事項負責現場施工安排負責現場施工技術管理3 4 5 6質檢員施工員材料 員試驗員 工程師 負責現場質量控制負責現場施工負責材料的進貨 負責 材料的檢驗復試三、氣盾壩施工安排氣盾壩施工由一個專業土建施工隊承擔，由于北岸 民房拆遷還未動，根據施工現場的實際情況，氣盾壩底板及擋墻先行施工南岸部分，等北 岸拆遷完成后再施工北岸部分。第四章氣盾壩施工準備鋼筋工8人施工隊

7、（人）木工10 5 6 7名 稱挖掘機自卸汽車 規格型號PC60-8東風20T ZL50 輛臺臺臺臺個備注一、勞動力使用計劃表工種管理人員工程項目氣盾壩施工（人）6 混凝土工10備 注二、機具準備序號1 2 3 4 裝載機砂漿攪拌機磅 秤工程翻斗車膠輪手推車 JS350 FCY15 數 量 2421114 單 位臺 三、施工進度計劃1、河道13+173. 74至13+237. 74施工段內,南岸堤腳至河道中心線30m位置氣盾壩基礎土方開，開挖時間2021年5月6日開工2021年5月26日完成。2、氣盾壩底板及擋墻等施工2021年5月27日至6月27日完成。第五章 氣盾壩 主要施工方法：一、氣盾

8、壩基礎土方施工4（一）測量放線1、項目部施工測量人員根據氣盾壩施工圖紙坐標確定氣盾壩的具體位置、將氣盾壩 基槽開挖線放樣，釘樁撒好白灰線。2、氣盾壩基礎擋墻外每側留置800mm的工作面，基槽側面放坡按1:0. 75施工。3、將水準高程控制點，抄測在木樁上，做為基槽開挖控制依據，會同建設方及監理 驗線合格方可進行下步工序施工（二）基槽開挖1、用挖掘機按照槽邊的開挖線挖至距槽底200mm的位置，槽底預留200皿厚土層人 工用鐵鍬清除，人工配合削坡清底，嚴禁超挖欠挖。2、由于氣盾壩基礎組成分段，上下游護砌鋪蓋氣盾壩壩體消力池護坦基 礎底板厚度不一致，土方開挖時要分段開挖。2、開挖時施工人員依據槽邊木樁上的水平控制線，控制挖掘機的挖槽深度。3、挖 出的土方及時裝車運到指定位置。4、隨著機械開挖及人工清底，項目部質量檢查人員對基槽的斷面尺寸進行檢查，發 現問題及時處理。5、基槽開挖完成后及時通知業主及
