北斗衛星導航系統定位原理及應用

1、北斗衛星導航系統定位原理及其應用北斗衛星定位系統是由中國建立的區域導航定位系統。該系統由四顆（兩顆工作衛星、 2 顆備用衛星）北斗定位衛星（北斗一號） 、地面控制中心為主的地面部份、北斗用戶終端三部分組成。北斗定位系統可向用戶提供全天候、二十四小 時的即時定位服務，授時精度可達數十納秒的同步精度，北斗導航系統三維定位精度約幾十米，授時精度約100ns。美國的 gps三維定位精度 p 碼目前己由16m 提高到 6m， c/a 碼目前己由 25-100m 提高到 12m，授時精度日前約 20ns。北斗一號導航定位衛星由中國空間技術研究院研究制造。四顆導航定位衛星的發射時間分別為： 2000

2、年 10 月 31 日；2000年 12 月 21 日；2003年 5 月 25 日，2007 年 4 月 14 日，第三、四顆是備用衛星。 2008 年北京奧運會期間，它將在交通、場館安全的定位監控方面，和已有的gps 衛星定位系統一起，發揮?雙保險? 作用。北斗一號衛星定位系統的英文簡稱為bd，在 itu （國際電信聯合會）登記的無線電頻段為 l 波段（發射）和 s 波段（接收）。 北斗二代衛星定位系統的英文為 compass（即指南針），在 itu 登記的無線電頻段為l 波段。北斗一號系統的基本功能包括：定位、通信（短消息）和授時。北斗二代系統的功能與 gps 相同，即定位與授時。其工作

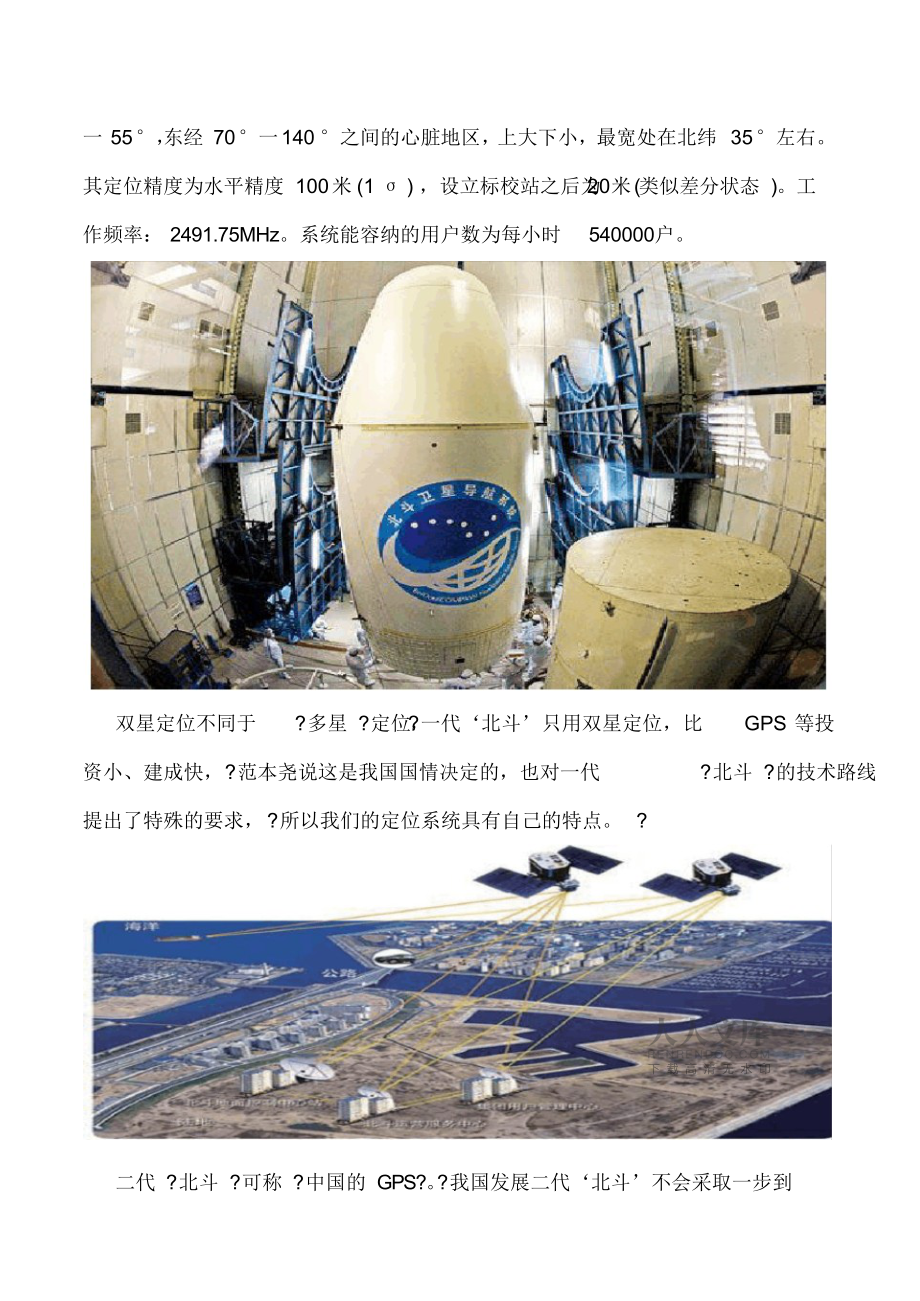

3、原理如下：?北斗一號 ?衛星定位系出用戶到第一顆衛星的距離， 以及用戶到兩顆衛星距離之和， 從而知道用戶處于一個以第一顆衛星為球心的一個球面，和以兩顆衛星為焦點的橢球面之間的交線上。另外中心控制系統從存儲在計算機內的數字化地形圖查尋到用戶高程值，又可知道用戶出于某一與地球基 準橢球面平行的橢球面上。 從而中心控制系統可最終計算出用戶所在點的三維坐標，這個坐標經加密由出站信號發送給用戶。 ?北斗一號? 的覆蓋范圍是北緯 5°一 55 °，東經 70 °一140 °之間的心臟地區，上大下小，最寬處在北緯 35 °左右。其定位精度為水平精度 100

4、米 (1 ) ，設立標校站之后為20米(類似差分狀態 )。工作頻率： 2491.75mhz。系統能容納的用戶數為每小時540000戶。雙星定位不同于?多星 ?定位?，一代北斗只用雙星定位，比gps 等投資小、建成快，?范本堯說這是我國國情決定的，也對一代?北斗 ?的技術路線提出了特殊的要求， ?所以我們的定位系統具有自己的特點。 ?二代 ?北斗 ?可稱 ?中國的 gps?。?我國發展二代北斗不會采取一步到位的方式，也不會停掉一代，另外發展二代， ?范本堯說， ?我們會在一代的基礎上不斷補充衛星數，增加其功能，提高其整體水平。?這位將繼續承擔二代?北斗?設計工作的科學家說： ?二代北斗可以稱為中

5、國的gps，不過它仍然 會比 gps 多一個通訊為發展我國二代?北斗 ?的關鍵技術提供了準備。范本堯舉例說，此次定位的?北斗 ?一號備份衛星上新裝載了用于衛星定位的激光反射器，能夠參照其他星，把自身位置精確定格在幾個厘米的尺度以內。這顆衛星已定位成功，表明這種技術是有效而可靠的。這樣，當我們不斷發射新的衛星構建二代 ?北斗 ?體系時，眾多衛星就會找準自己的位置，構成符合標準的網絡。此外，?北斗 ?一號的 3 顆星壽命都是 8 年，專家正不斷研究，預計下一次發射的衛星壽命就能達到10 年左右了；而目前gps 衛星的壽命都是12 年左右， glonass 衛星的壽命則是 3 到 5 年。北斗衛星的

6、工作流程如圖 2所示，地面控制中心向衛星 i 和衛星ii 同時發送詢問信號，經衛星轉發器向服務區內的用戶廣播。用戶響應其中一顆衛星的詢問信號， 并同時向兩顆衛星發送響應信號，經衛星轉發回中心控制系統。中心控制系統接 收并解調用戶發來的信號，然后根據用戶申請的服務內容進行相應的數據處理。 對定位申請， 中心控制系統測出兩個時間延遲： 即從中心控制系統發出詢問信號， 經某一顆衛星轉發到達用戶，用戶發出定位響應信號，經同一顆衛星轉發回中心控制系統的延遲；和從中心控制系統發出詢問信號，經上述同一衛星到達用戶，用戶發出響應信號，經另一顆衛星轉發回中心控制系統的延遲。由于中心控制系統和兩顆衛星的位置均是已知的，可以由上述兩個延遲量計算出用戶到第一顆衛星的距離，以及用戶到兩顆衛星距離之和。從而知道用戶處于一個以第一顆衛星為球心的一個球面，和以兩顆衛星為焦點的橢球面之間的交線上；另外，中心控制系統從存儲在計算機內的數字化地形圖查尋到用戶高程值，又知道用戶處于某一與地球基準橢球面平行的橢球面上。因此，中心控制系統利用數值地圖可計算出用戶所在點的三維坐標，并與相關信息或通信內容發送到衛星，經衛星轉發器傳送給用戶或收件人。北斗衛星導航系統是重要的空間基礎設施，可提供高精度的定位、測速和授時服務，能帶來巨大的社 *
