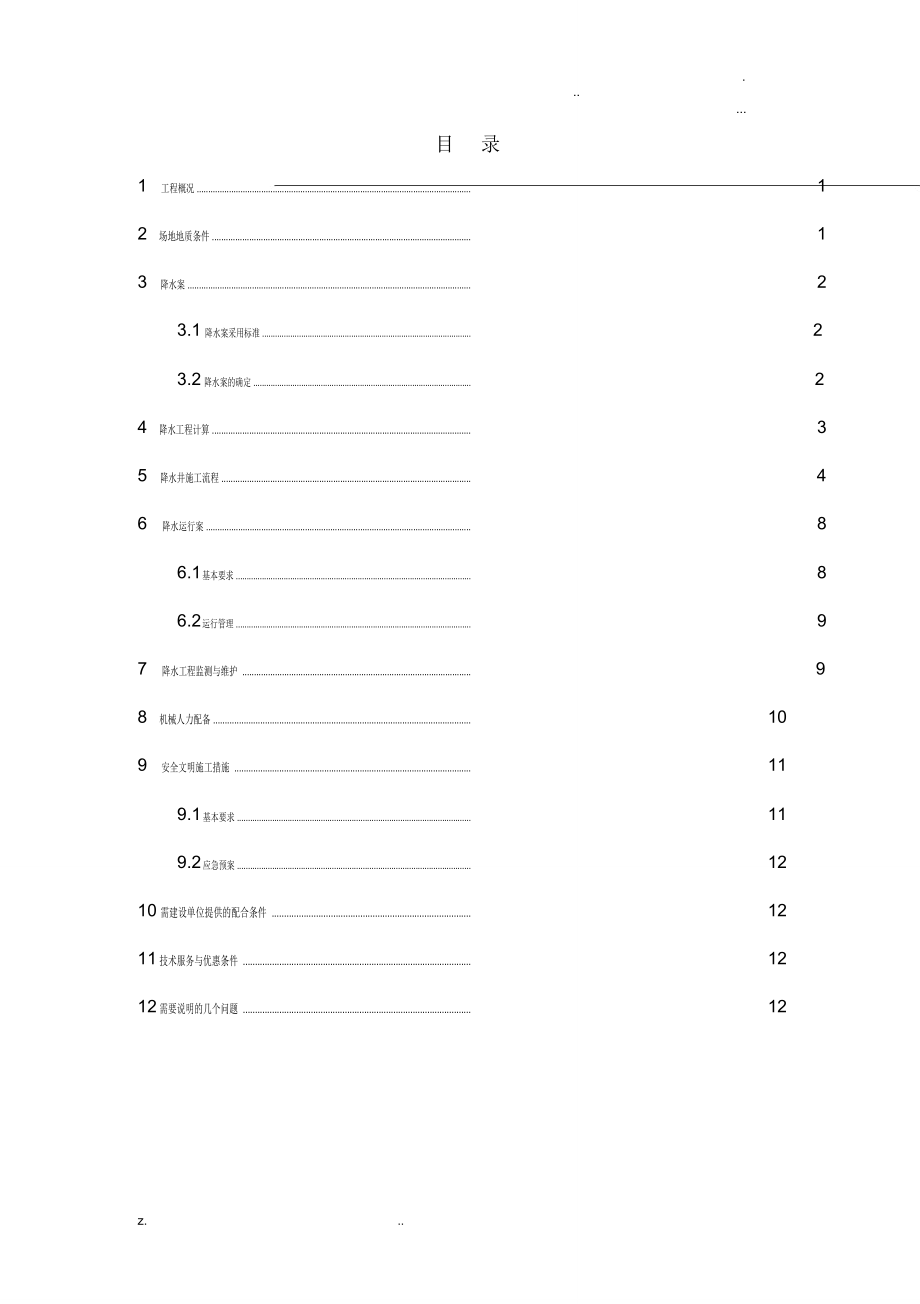

1、.降水施工案×××××××有限公司z.2018 年 05 月z.目錄1工程概況 .12場地地質條件 .13降水案 .23.1降水案采用標準 .23.2降水案的確定 .24降水工程計算 .35降水井施工流程 .46降水運行案 .86.1基本要求 .86.2運行管理 .97降水工程監測與維護 .98機械人力配備 .109安全文明施工措施 .119.1基本要求 .119.2應急預案 .1210需建設單位提供的配合條件 .1211技術服務與優惠條件 .1212需要說明的幾個問題 .12z.1 工程概況擬建工程為 ×

2、5;×××房地產開發有限公司 ×東域 A 區 A 地塊A1 # 、A2 # 、A3 # 、A5 #四棟樓的酒窖降水，擬建工程位于××××，××××街西。場區地形總體較為平坦，探期間實測的勘探口高程為240.52m 244.88 m 。本次降水的 4 個基坑結構和地質資料相近，選取 A1 # 酒窖基坑進行計算，其它基坑管井布置與A1 # 相同，具體井位布置位置詳見“降水井點平面位置圖”。2 場地地質條件根據省建苑設計集團有限公司××××巖

3、土工程勘察報告2018-K-014，擬建場地地層自上而下的分別為：雜填土（ Q 4ml ）：雜色，主要由黏性土和磚塊、碎等建筑垃圾組成，受人為活動影響，該層大部分結構松散，密實度不均，力學性質差，均勻性較差。該層全場分布，層厚為0.90m 6.00m 。粉質黏土（ Q2 al+pl ）：褐黃色，可塑狀態中壓縮性。該層廣泛分布，層厚為 0.50m 8.30m 。1 粉質黏土（ Q 4 al+pl ）：褐黃色，灰褐色，可塑狀態，中壓縮性，該層含有機質。該層部分布，層厚為0.20m 2.40m 。 2 粉質黏土（ Q 2 al+pl ）：褐黃色，灰褐色，軟塑狀態，中壓縮性。該層部分布，層厚為 0.5

4、0m 3.70m 。粉質黏土（ Q 2 al+pl ）：褐黃色，可塑狀態，中壓縮性。該層廣泛分布，層厚為1.00m 5.70m 。 1 粉質黏土（ Q2 al+pl ）：褐黃色，灰褐色，可塑狀，中壓縮性。該層部分分布，層厚為 0.90m 3.00m 。殘積土（ Qel ）：灰綠色，棕褐色，主要由泥巖風化而成，呈z.可塑狀態的黏土，局部呈中密的粉砂狀，主要成分為英長及黏土礦物壓縮性。該層局部缺失，層厚為0.50m 4.50m 。全風化泥巖夾薄層砂巖（K）：以泥巖為主，棕紅色散體狀結構；砂巖為灰色、灰綠色，主要成分為英長及黏土礦物，風化呈中密密實的砂狀，分布無規律性。結構基本破壞，巖體極破碎，巖體

5、基本質量等級為V 類，最大層厚為3.00m 。強風化泥巖夾薄層砂巖（K）：以泥巖為主，棕紅色；砂巖為灰色，主要成分為英，長及黏土礦物，泥質鈣質膠結，分布無規律性。風化裂隙很發育塊狀結構。 為極軟巖，破碎，基本質量等級為V類。浸水及風干后易崩解，具軟化性，最大層厚為6.00m 。全風化花崗巖（ 4 2 ）：灰色、灰白色，風化呈砂土狀，最大層厚為 3.50m 。場區地下水主要為上層滯水及隙潛水，2018 年 3 月上旬實測到的地下水初見位為3.90m 7.60m ；穩定水位為3.00m 6.00m 。擬建建筑基坑為一層地下室，基坑深度 H 按 5m 考慮，降水圍主要為黏性土，考慮雨季上層滯水的影響

6、， 取綜合滲透系數 K=4.0m/d 。3 降水案3.1降水案采用標準建筑基坑支護技術規程 （JGJ 120-2012 ）；建筑與市政降水工程技術規 （JGJ/T111-98 ）；巖土工程勘察報告建設單位提供。3.2降水案的確定為基礎施工要求，根據甲單位提供的基礎圖紙資料和地勘報告，z.綜合考慮地表水體的影響和地區經驗，擬采用管井降水案， 根據地區降水經驗，雜填土、黏性土中的地下水可在715 天輸干。4 降水工程計算依據該場地的巖土報告， 結合場地條件及工程特點采用管井降水法，各項計算參數選取如下：（一）滲透系數：取滲透系數K=4.0m/d。（二）場地地下水埋深D=1.0m 。（三）基坑深 1

7、0.0m ，降水設計深度應為基底 -1.0m ，設計降深水位為 S0 =11.0m ，基坑水位降深 S=10.0m 。（四）取含水層厚度H=14.0m（五）降水井直徑d=400mm（六）基坑開挖尺寸：基坑面積為A=728m 2，長 28m ，平均寬度 26m （具體尺寸見“降水井平面布置圖” ）。根據建筑基坑支護技術規程 （JGJ 120-2012 ）第 7 章及附錄E，降水工程計算如下：（一）基坑等效半徑的確定：r0 =A/=15.2m（二）推算抽水井影響半徑：R=2s wHK=164.9m。（三）降水井深度確定：H w =H w1 +H w2 +H w3 +H w4 +H w5 +H w6

8、 =14.0m式中： H w 降水井點深度（m ）；Hw1 基坑深度（ m ）；Hw2 降水水位距基坑底要求的深度（m ）；Hw3 按 ir 0 取值；i 為水力坡度， 取 1/15 ，r0 為等效半徑，單位（ m ）；Hw4 降水期間的地下水位變幅（m ）；Hw5 降水井過濾器的工作長度（m ）；z.Hw6 沉沙管長度（m ），取 2.0m ；（四）基坑出水量確定：Q=K 2H-Sd Sd =915m 3 /dln1+Rr0（五）單井涌水量確定：按公式計算 q= 120 r sl 3 K =59.8 m 3/dQ（六）確定井點管數量：n= 1.1 q =17 口（取 18 口）2 ab（七）

9、平均井間距： d=6.0 mn（八）降水井點布設：根據場地工程地質水文地質條件，考慮地質條件，同時按規要求，考慮到該工程基坑長寬度較大，為確?；又行乃唤瞪顫M足設計要求，保證降水質量，同時施工要求，降水井均勻布設在基坑外側 5.0m ，按基坑各邊長布設降水井18 口，井深 14m 。具體井位布置見所附“降水井平面布置圖” 。5 降水井施工流程1 、鉆進法鉆進法采用反循環鉆機鉆進成，鉆直徑500mm ，井管直徑為400mm ，鉆探施工達到設計深度后，宜多鉆0.3 0.5m ，并應立即下管。禁井管強行插入坍塌底。管井施工及安裝過程應符合現行標準供水水文地質勘察規 （GBJ27 ）的規定。1 、抽

10、水泵選擇抽水井采用流量為20m 3/h ，揚程不小于20m 的潛水泵，下泵z.深度為不高于設計降深0.5m 。2 、施工流程：現場踏勘井位布置人工挖探坑鉆機就位成清下鋼筋籠填濾料洗井安裝潛水泵及管路系統下泵抽水清理施工現場降排水管理與服務。3 、鉆采用反循環鉆機成，徑500mm ，深大于等于14m ，均一徑到底。4 、安裝井管井管進場后，檢查井管是否符合設計要求，下管前必須測量深是否符合設計要求。井壁管采用外徑400mm的水泥管，其徑約為340mm 。濾水管為水泥礫花管，外側采用80 目濾網包裹。井管安裝采用鋼繩托盤法、承插式下管。保證降水井井口高出地面 0.30m 以上，井管偏斜度不得超過1

11、 度。5 、填礫料礫料選用 3mm 5mm級配良好的碎，采用凈水填礫法，填礫速度不宜太快，填礫高度應達到地下水位以上0.2m 。6 、洗井用低吸式水泵洗井，疏通滲濾途徑，避免淤塞，直至變清為止。7 、降水運行降水工程開始之前成立了由業主、監理和施工各組成的協調機構，統一指揮降水設施的運作，并制定詳細的運行案。z.施工流程見圖1。施工準備測量放點校核定井位挖探坑埋設鋼護筒、壘砌泥漿池鉆機就位、調整鉆孔至設計孔深換漿、驗孔下井管、填濾料洗井、補濾料、上部封井是否影響交通做施工臨時圍擋及各種警示標志接通施工用臨時電路、水管查明地下管線及地下構筑物鉆機對準井位調整水平度、垂直度檢查鉆頭直徑是做地下工作

12、井做地下排水支管否z.水泵安裝，試抽.水.z.6 降水運行案6.1基本要求1 、開始降水運行前，在基坑的圍，應根據最大設計流量鋪設地面排水管線。（ 1 ）排水管線的鋪設：根據現場現狀，選擇就近的污水管道進行排水。排水管線設置，應考慮如下：排水總管沿施工現場地下建筑四明設，位于地下建筑邊緣以外，井以。鋪設 114mm PVC 排水管，水力坡度 3 。從井口接通塑料管至排水總管，集水總管鋪設應綜合考慮，除應盡量減少總管長度外，還應避開施工道路及施工運土、運料出入口，無法避開處可將其埋入地下。（ 2 ）泵的安裝：井下水泵安裝按降水設計要求下到預定深度。潛水泵應吊裝穩固。下泵前應檢查各種螺栓封口是否漏

13、油、漏水，在水中運轉有效。下泵后，接通電源，檢查正反轉，進行試抽，檢查各部位運行是否正常，發現異常找出原因及時處理。下泵和運轉應將繩索拴封在水泵耳環上，不得使電纜受力，下入設計深度后將泵體吊住。（ 3 ）降水井開啟前，應準確測定井口的地面高程、靜止水位，安排好抽水設備、電纜，保證抽水系統完好。（ 4 ）在正式抽水前，應用抽水試驗的成果計算出不同數量、不同組合下各觀測井和計算點的水位降深，各井的估算流量應與實際出水量大致相當。降水運行時開啟的抽水井?dāng)?shù)量、井號和抽水量大小，應根據各開挖工況下的水位安全降深的高度要求進行控制。（ 5 ）在降水運行期間，應經常調試各降水井及抽水泵的工作情況，確保其處于

14、良好的運行狀態。z.（ 6 ）降水運行全過程應具備兩路獨立電源，以保證降水的正常運行。（ 7 ）物資配置：根據相關信息，配置各井的泵、管和其它輔助材料。水泵、電纜線、電箱、水位控制器以及其它輔助材料均應超出實際需求量的 20% ，并保證質量完好，置于現場備用。6.2運行管理1 、降水井的保護，基坑外井點在距離水井 1.0m 圍設置警示防護標識，禁吊車、貨車、挖機等機械設備撞擊、碾壓降水井、集水管及抽水設備。2 、降水運行過程中，根據設計要求做好各項觀測記錄工作。3 、降水井應在基坑開挖到預先計算需減壓的深度時開始抽水，并應依據該工況的開挖深度，按規定的安全系數計算本次的水位降幅。隨開挖深度的漸

15、增，開挖工況均應依據每一工況的開挖深度，事先計算并核對所需水位的累計降幅。4 、現場值班：（ 1 ）降水運行實施全天候 24 小時現場值班制度，按規定做好各項抽水記錄及匯總，以便隨時掌握水量變化，確?；咏邓踩?。（ 2 ）值班人員必須完全掌握停電應急預案并能熟練運用，不得擅自離開現場。（ 3 ）按時測量水位，檢查井的出水量大小、電器設備和泵的運轉等情況。如有異常需加密觀測，并及時報告、處理。7 降水工程監測與維護1 、降水期間應對抽水設備和運行狀況進行維護檢查，每天檢查不應少于 3 次，發現問題及時處理，使抽水設備始終處于正常運行狀態。z.2 、抽水設備應定期保養，降水期間不得隨意停抽。3

16、、注意保護井口，防止雜物掉入井，經常檢查排水管溝，防止?jié)B漏，冬季降水應采取防凍措施。4 、在更換水泵時，應測量井深，掌握水泵安裝的合理深度，防止埋泵。5 、發現基坑出水，應立即查明原因，組織處理。6 、當發生停電時，應及時更新電源，保持正常降水。8 機械人力配備我公司將按建設單位要求時間進駐場地，在進入施工現場后二十日形成降水能力，形成降水能力一后可以開挖土。人員機械配備見表 3及表4表 3降水人員配置序號施工階段負責人配備人員1電工1 人2 人2鉆井1 人8 人3設備安裝1 人5 人4維護1 人3 人表 4機械設備一覽表機械名稱用途計劃數量旋挖鉆機管井成3 臺空壓機洗井3 臺電焊機焊接鉆頭3

17、 臺z.9 安全文明施工措施9.1基本要求1 、開工前必須對進場設備進行全面檢修，保證其絕緣、密封、正常及安全運行的情況下可進場。2 、建立以公司經理為組長的安全生產領導小組，設立專職安全員，建立安全生產責任制。3 、確實做好安全教育，使所有參加施工的人員熟悉各工種的安全操作規程，做好班前活動，進行安全技術交底。4 、進入施工現場的施工人員必須戴好安全帽。5 、現場搞好衛生工作，防止疾病的發生。6 、定期進行安全大檢查，對查出的安全隱患要及時解決，做到防患于未然，杜絕安全事故的發生。7 、雨天或夜間施工，安全檢查措施要做足，杜絕安全事故。8 、高壓線下施工要保證足夠安全距離，陰雨天禁在高壓線下
