鞋企制程設備簡介

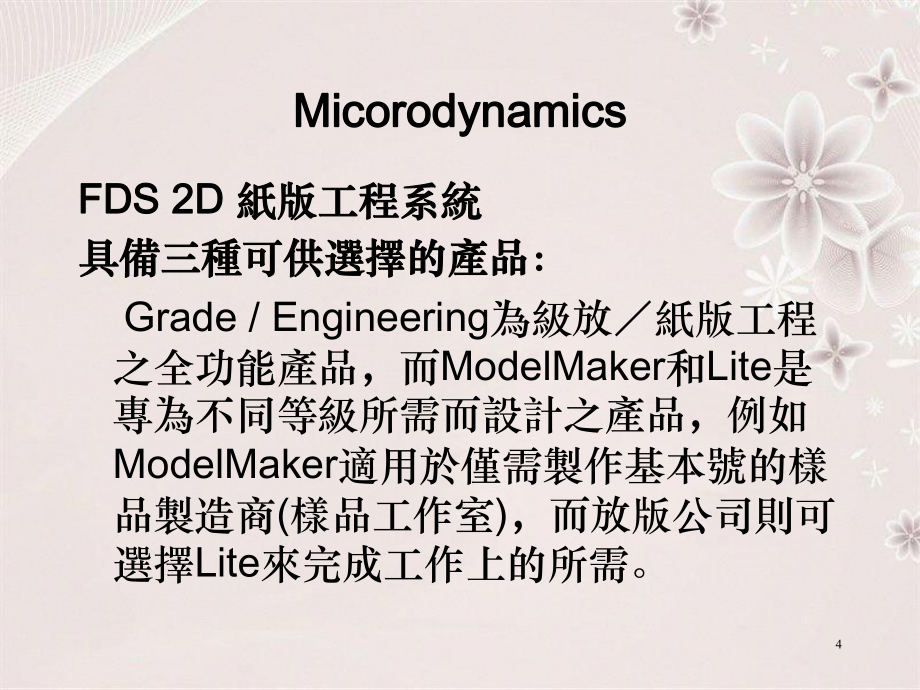

1、鞋企制程設備簡介鞋類製程設備發展簡介+製版設備+製楦設備+裁斷設備+針車設備+成型設備+整飾、包裝設備2製 版 設 備電腦製版系統 Crispin Shoemaster Pro-CAM Micorodynamics Lectra 理星科技 臺中資訊3MicorodynamicsMicorodynamicsFDS 2D FDS 2D 紙版工程系統紙版工程系統具備三種可供選擇的產品：具備三種可供選擇的產品： Grade / Engineering為級放紙版工程之全功能產品，而ModelMaker和Lite是專為不同等級所需而設計之產品，例如ModelMaker適用於僅需製作基本號的樣品製造商(樣品

2、工作室)，而放版公司則可選擇Lite來完成工作上的所需。4MicorodynamicsMicorodynamicsFDS 2D Grade EngineeringFDS 2D Grade Engineering紙版開發與級紙版開發與級放放輸出：標準號與級放後全套紙版 材料耗用量估算 圖形技術資料 底部研發規格資料5MicorodynamicsMicorodynamicsFDS 2D ModelMakerFDS 2D ModelMaker標準號製作標準號製作 原樣鞋與樣品鞋2D紙版開發 輸出：標準號頭(樣品號)紙版 輸出資料到FDS 2D Lite與FDS 2D級FDS 2D Lite精濟型 包

3、含2D紙版工程之基本功能的級放系統 輸出：級放後全套紙版6MicorodynamicsMicorodynamics主要益處主要益處：l易於學習與使用l縮短產品研發週期l精準性及一貫性l時效性l可靠性高且可增進時效性的輔助工具，成本低廉的紙版開發與級放l與現行的紙版製作方式完全相容l可使用輕便的桌上型或手提式電腦來操作7MicorodynamicsMicorodynamics8MicorodynamicsMicorodynamicsFDS 2D Grade EngineeringFDS 2D Grade Engineering開發紙版與級放開發紙版與級放 集合製鞋上所需的2D設計/紙版工程與級放

4、的軟體系統，資料的輸入可介由2D數位版點入或DXF格式檔輸入。 功能廣泛的紙版工程與級放，能夠讓您作2D的鞋面設計、鞋片紙版的開發、並可簡單而快速地將所有號頭的鞋面與底部之紙版，按所需的長寬和肥度來級放。使用多種易用的指令，操作者能夠在數十分鐘而非數小時內製作新鞋型或修改舊鞋型之紙版。9MicorodynamicsMicorodynamics 所需的資料能夠輸出到其他FDS的產品上，如鞋片資料可以DXF及IGES的格式輸出。紙版資料可輸出到數種不同的匯圖機及切割臺上，更有廣泛的針車介面與外接設備可支援使用。10MicorodynamicsMicorodynamicsFDS 2D ModelMa

5、kerFDS 2D ModelMaker標準號製作標準號製作 是一套簡單易用並適用於鞋面及底部紙版工作的軟體，以圖形的使用介面可供原樣鞋及樣品鞋的研發。 因基於半面版的理念技巧，故在半面版上作好所有線條後再來定義鞋片，ModelMaker提供版師快速的製作標準號頭的一切所需。 此系統是標準號頭的樣品工作室之理想工具，資料輸入介由2D數位版點入，輸出則可選用數種不同之繪圖機及切割機。ModelMaker可升級到FDS 2D Grade Engineering。11MicorodynamicsMicorodynamicsFDS 2D Lite精濟型 FDS 2D Lite專為首次投入面部及底部紙版

6、2D級放的中小企業而設計之CAD系統。 它擁有廣泛的級放應用工具，如使用者可自行定義級放規則以達成紙版貼楦的一貫性?；镜募埌婀こ讨噶钅軌蛟诩壏徘白鞅匾男薷摹?具備紙版耗料預估功能，資料輸入介由2D數位版點入，輸出則可選用數種不同之繪圖機及切割機。FDS 2D Lite可升級到FDS 2D Grade Engineering且資料完全相容。12MicorodynamicsMicorodynamics 標準特性l資料輸入及輸出的設備價格合理l易於使用的圖形使用者介面l易於使用的完善文件l易於使用的教學素材及其他之文件l基於半面版的技巧與理念l可適用於鞋面及底部的紙版13Micorodynami

7、csMicorodynamics FDS 2D系列是在Windows 95系統之下（或以上）執行的軟體產品，F(xiàn)DS 2系統以合理的價格提供您一套完整且功能強大的軟體、PC個人電腦、2D數位版、繪圖機切割機。14MicorodynamicsMicorodynamics 選項選項針車界面：輸出資料來控制針車IGES與DXF格式介面材料成本系統介面紙版切割系統介面切割生產系統介面15MicorodynamicsMicorodynamicsFDS 3D ProductsFDS 3D Products產品介紹產品介紹 FDS 3D包含了三個部份，總括而論它們是提供鞋業所有生產前準備的3D CAD/CAM

8、應用工具，主要給廠內在楦頭與鞋後跟開發上帶來獲益。 如此開闊而生動的製鞋能力可完全控制產品外觀的設計與開發，進而給予在市場上及流行上較好的回饋。16MicorodynamicsMicorodynamicsFDS 3D Last CV (Capture and Verification)FDS 3D Last CV (Capture and Verification)3D楦頭資料獲取與確認3D楦頭資料輸入處理，楦頭的比對與攤平輸出：替2D紙版工程攤平楦頭資料、楦頭尺寸與楦頭2D母版 楦頭資料的產生可介由3D點楦機或資料掃瞄輸入，並可與已知尺寸的楦頭比對檢驗其精確性。產生2D母版可作為檢驗及製造楦

9、頭時的輔助工具，楦頭攤平後可轉換到FDS 2D進而作鞋面及底部的紙版開發。Last CV可加以昇級加入FDS 3D Last。17MicorodynamicsMicorodynamicsFDS 3D Last楦頭的修改與級放輸出：製造楦頭的資料、IGES楦頭資料 FDS 3D Last包含了上述Last CV的功能，並且可修改楦頭的形狀與級放。最常修改部份諸如更換鞋頭形狀、降低或增高鞋跟高度、修改楦頭表面形狀等。楦頭可按所指定的規則照比例或非比例的方式級放，並可將資料輸出到旋轉式車床或NC車床。18MicorodynamicsMicorodynamicsFDS 3D Heel鞋跟設計、修改、級

10、放、攤平輸出：設計（影像）、鞋跟上片紙版、製作樣品的刀具路徑與鞋跟級放 鞋跟資料可介由點入、按楦頭結構處理產生、或由2D母版產生，並可指定各個尺寸。所設計的鞋跟可級放及攤平，攤平的鞋後面作為鞋跟上片。使用者也可以設計上片與鞋跟本體，也可以替NC車床產生刀具路徑以供製作樣品或量產。19MicorodynamicsMicorodynamics20MicorodynamicsMicorodynamics21MicorodynamicsMicorodynamics22MicorodynamicsMicorodynamicsProduct SpecificationsProduct Specificat

11、ions產品規格產品規格FDS 3D Last CV FDS 3D Last CV 特點特點Windows 95（或以上）作業系統楦頭表面及鞋型線匯入楦頭表面及鞋型線攤平生成與處理鞋型線繪製楦頭橫切面或重要的技術資料橫切面的生成可與重點尺寸量測作比較轉換或資料到FDS 或系統標準化楦頭定位可產生精確的橫切面23 硬體硬體奔騰(Pentium)電腦固定式硬碟及3.5寸高密度磁碟機VGA/SVGA顯示卡，彩色顯示器Mouse滑鼠MicorodynamicsMicorodynamics24MicorodynamicsMicorodynamics 硬體選項硬體選項可選擇較大容量的硬碟、較快速的中央處理

12、器大幅面的顯示器外接式磁碟機支援2D及3D的區域網路數據機Modem繪圖機25MicorodynamicsMicorodynamicsFDS 3D Last FDS 3D Last 特點l點入現有的楦頭l使用者定義的參數聚集指令，在現存的楦頭上設計新楦頭l交互式編輯楦頭橫切面l楦頭量測並生成楦頭橫切面母版l按參數表或2D母版比例級放或非比例級放楦頭l轉換3D楦頭表面為2D楦頭半面版l產生3D資料（DXF或IGES格式）以控制NC車床或旋轉式車床26MicorodynamicsMicorodynamicsFDS 3D Heel 特點特點 設計、繪製、級放、加工鞋跟 輸入用戶定義的鞋跟尺寸 生成鞋

13、跟加工刀具路徑硬體需求硬體需求 Windows95（或以上）個人電腦 高解析度的圖形顯示卡及彩色顯示器 mouse滑鼠 區域網路27MicorodynamicsMicorodynamics 選項選項l多種奔騰(Pentium)電腦選項l數據板（代替滑鼠）l三軸車床用來加工塑料的母楦l區域網路l多軸車床的轉換界面l繪圖機l2D數位板lIGES格式檔輸出28製 楦 設 備 製楦機 鑽孔機 V型 S型鋸臺 鍊子溝槽機 砂輪機29裁 斷 設 備 傳統式裁斷機 龍門式 搖臂式 樣品鞋投影切割系統 水刀裁斷機 雷射裁斷機30樣品鞋投影切割系統樣品鞋投影切割系統CRISPIN Prospector樣品鞋片投

14、影切割系統 Prospector 1是一套專為製鞋者設計，為樣品投影切割及週期短的生產模式帶來很大的實惠。 割臺的工作區域分為成兩半，兩邊皆可用於排版切割。當操作者已在第一區進行切割時，可將已送切割的排版清除或另外進行下一個排版，再將排好的切割檔送到第二區切割，如此的作業方式可將產能提到最高。31樣品鞋投影切割系統樣品鞋投影切割系統主要益處主要益處：+不需裁刀l結合裁刀的製作，可節省成本及時間l淘汰了手工切割、裁斷樣品的技術l樣品切割非常精準，甚至不易切斷的材料每次切割出來都一樣+開發過的鞋片可立即切割l縮短樣品開發及生產前置時間來獲得快速回饋+彈性的作業可由數位版點入鞋片資料，或從紙版工程及

15、其他CAD系統直接獲取鞋片資料l可適用於各種不同的生產環境中32樣品鞋投影切割系統樣品鞋投影切割系統+刀頭配備筆筒可畫製銀筆對位線刀頭配備筆筒可畫製銀筆對位線l在切割前針車對位線可自動畫出l也可以將號頭自動寫在鞋片上+使用已認證的ZUND LC2400切割臺，具備本身的刀頭選項包含震動切割刀及雙頭的沖孔刀具l切割材料廣，如真皮、人造皮、紙張及硬卡片等l鞋片切割時，複雜的沖孔亦可自動完成+切斷臺兩邊為開放式且後方設有凹槽l此結構特別適於切割真皮，將成捲的皮料放置於凹槽中，再拉向前平鋪即可切割33樣品鞋投影切割系統樣品鞋投影切割系統+切割臺面為一傾斜臺面l此工作臺面可提供操作者良好的視角，在排版過

16、程中可清楚的檢視皮料表面+區域控制的抽真空系統l此結構可確保在已排版完成的區域上之皮料，被特定的真空幫完全地吸附在割臺工作面上34樣品鞋投影切割系統樣品鞋投影切割系統軟體專為鞋業所設計，Prospector 無論是樣品或是少量的生產模式皆適用。 rospector 產品系列還包括Prospector Lite及Prospector Lite (1200) Prospector Lite是使用Zund M800切割臺，而Prospector Lite (1200)是使用Zund M1200切割臺35樣品鞋投影切割系統樣品鞋投影切割系統36樣品鞋投影切割系統樣品鞋投影切割系統37樣品鞋投影切割系統

17、樣品鞋投影切割系統 操作操作 鞋型檔案以選單列於螢?zāi)豢晒┻x取，一旦選取鞋型檔案後，所有鞋片會顯示於螢?zāi)簧稀?當檔案資料為級放後的鞋型檔時，則可以自由選取所需要的鞋片號頭來切割。 操作過程中，以螢?zāi)簧嫌螛?biāo)選取鞋片，則所選到的鞋片會投影在切割臺的材料上，此時可將鞋片旋轉或移動到所要的位置來產生所要的切割排版。38樣品鞋投影切割系統樣品鞋投影切割系統 以此方式操作者可以在排版時避開材料的暇疵處，迅速地完成最佳的排版 切割人造材料時，操作者可在切割前一個排版時，即在螢?zāi)簧线M(jìn)行下一個排版工作， 一旦排版完成後即可進行切割，材料則由割臺的真空幫浦吸附固定在割臺臺面上。39樣品鞋投影切割系統樣品鞋投影切割系

18、統 技術性資料技術性資料 安裝所需總面積寬X深(前-後)4500X2500mm天花板最低高度 3000mm機臺高度投影機系統 2800mm（需高度3000mm以利安裝）工作面 900/1070mm(前後傾斜10)40樣品鞋投影切割系統樣品鞋投影切割系統+工作面積2400X1000mm 材料邊緣預留 30mm 最大材料寬 2400mm 寬 3300mm 深 1800mm+重本體+真空幫+消音器 1050kg投影機系統(估計) 320kg41樣品鞋投影切割系統樣品鞋投影切割系統+電系需求主電壓110,230V,10%頻率 50/60 Hz+總耗電真空幫 4KW3X400/220V, 50/60 H

19、z切割臺 700VA單相42樣品鞋投影切割系統樣品鞋投影切割系統+刀頭TzPPuEOT 40 震動刀18000次/每分每震動切割距離 1mm雙沖孔刀頭0.5mm到5mm銀筆線畫筆+速度最大切割速度 750mm/每秒最大加速度7.5m/每平方秒43樣品鞋投影切割系統樣品鞋投影切割系統+投影系統2XSony Model VPL-900投影機廣角鏡 1000 Ansi Lumens brightness+環境操作溫度 + 0至+32C存放溫度 -20至+52C相對溼度 40%到80%44樣品鞋投影切割系統樣品鞋投影切割系統45樣品鞋投影切割系統樣品鞋投影切割系統CRISPIN Prospector

20、LiteCRISPIN Prospector Lite樣品鞋片投影切樣品鞋片投影切割系統割系統 Prospector Lite已發展成為一套以經濟合理的價格，為樣品投影切割及週期短的生產模式帶來很大的實惠。46樣品鞋投影切割系統樣品鞋投影切割系統主要益處：+不需裁刀l結合裁刀的製作，可節省成本及時間l淘汰了手工切割、裁斷樣品的技術l樣品切割非常精準，甚至不易切斷的材料每次切割出來都一樣+開發過的鞋片可立即切割 縮短樣品開發及生產前置時間來獲得快速回饋47樣品鞋投影切割系統樣品鞋投影切割系統+彈性的作業可由數位版點入鞋片資料，或從紙版工程及其他CAD系統直接獲取鞋片資料l可適用於各種不同的生產環

21、境中+刀頭配備筆筒可畫製銀筆對位線l在切割前針車對位線可自動畫出l也可以將號頭自動寫在鞋片上+使用已認證的ZUND M800切割臺，具備本身的刀頭選項包含震動切割刀及雙頭的沖孔刀具l切割材料廣，如真皮、人造皮、紙張及硬卡片等l鞋片切割時，複雜的沖孔亦可自動完成48樣品鞋投影切割系統樣品鞋投影切割系統+切斷臺前後方為開放式l可便於切割時處理人造皮料 軟體專為鞋業所設計，Prospector Lite無論是樣品或是少量的生產模式皆適用。 Prospector系列包含已開發完成的Prospector Lite (1200) 以及Prospector 1。 Prospector Lite (1200)

22、 使用Zund M1200切割臺 Prospector 1使用Zund LC-2400切割臺49樣品鞋投影切割系統樣品鞋投影切割系統50樣品鞋投影切割系統樣品鞋投影切割系統 操 作 鞋型檔案以選單列於螢?zāi)豢晒┻x取，一旦選取鞋型檔案後，所有鞋片會顯示於螢?zāi)簧稀?當資料為級放後的鞋型檔，則可以自由選取所需要的鞋片號頭來切割。 操作過程中，以螢?zāi)簧嫌螛?biāo)選取鞋片，則所選到的鞋片會投影在切割臺的材料上，此時可將鞋片旋轉或移動到所要的位置來產生所要的切割排版。51樣品鞋投影切割系統樣品鞋投影切割系統 以此方式操作者可以在排版時避開材料的暇疵處，迅速地完成最佳的排版， 切割人造材料時，操作者可在切割前一個排

23、版時，即在螢?zāi)簧线M(jìn)行下一個排版工作， 一旦排版完成後即可進行切割，材料則由割臺的真空幫浦吸附固定在割臺上。52樣品鞋投影切割系統樣品鞋投影切割系統技術性資料技術性資料機臺高度總高 2500mm（天花板需高度3000mm以利安裝）工作高度 965mm 寬 1500mm 深 1840mm 重 325kg 工作面積 1300X800mm53樣品鞋投影切割系統樣品鞋投影切割系統+電系需求主電壓100,115,230V,10%頻率 50/60 Hz+總耗電真空幫2.2KW,1000VA切割臺 700VA+ 刀頭 TzPPuEOT 40 震動刀18000次/每分每震動切割距離 1mm雙沖孔刀頭0.5mm到

24、5mm銀筆線畫筆54樣品鞋投影切割系統樣品鞋投影切割系統+速度最大切割速度 750mm/每秒最大加速度 5m/每平方秒+投影系統Sony Model VPL-600E投影機及廣角鏡+ 環境操作溫度+ 0至+32C存放溫度-20至+52C相對溼度 40%到80%+物料最大寬度 1300mm55樣品鞋投影切割系統樣品鞋投影切割系統CRISPIN Prospector Lite (1200)CRISPIN Prospector Lite (1200) 使用ZUND M1200切割臺，所具備工作面積為1300X1200mm。 其投影及控制系統皆與Prospecotr Lite完全類似。56樣品鞋投影切

25、割系統樣品鞋投影切割系統Prospector Prospector 使用ZUND LC-1200切割臺，所具備工作面積為2400X1000mm，特別適於切割真皮 投影系統配備兩具投影機，由兩個螢?zāi)粊矸謩e控制切割臺上的兩個工作區57樣品鞋投影切割系統樣品鞋投影切割系統 工作臺面設計成一個斜角，可增進操作者在排版過程中較好的視角，當切割驅動軸及刀頭移動切割時，仍可繼續進行鞋片的排版 新開發的區域真空吸附幫浦能確保材料在切割時完全地吸附固定在割臺上58樣品鞋投影切割系統樣品鞋投影切割系統59水水 刀刀 裁裁 斷斷 機機DELAHAYEDELAHAYE 水刀切割臺水刀切割臺 ( ( 型號型號 : DWJ-R
