3543附錄D_管道用表

1、SH/T 35432007附錄D（規范性附錄）管道安裝工程施工用表序號名 稱編 號頁次D。1管道焊接接頭無損檢測日委托單SH/T 3543G40194D。2連接機器管道安裝檢查記錄SH/T 3543G40295D.3管道焊接工作記錄SH/T 3543G40396D。4管道對接焊接接頭報檢/檢查記錄SH/T 3543G40497D.5帶方向閥門安裝檢查記錄SH/T 3543G40598D。6給排水壓力管道放水法試驗記錄SH/T 3543G40699D。7給排水壓力管道注水法試驗記錄SH/T 3543G407100D。8給排水無壓力管道閉水試驗記錄SH/T 3543G408101D。9金屬環墊/透

2、鏡墊接觸線檢查記錄SH/T 3543G409102D.10壓力管道元件與焊接材料質量證明文件一覽表SH/T 3543G410103D。11閥門檢驗試驗記錄SH/T 3543G411104D。12管道化學清洗過程檢查記錄SH/T 3543G412105D.13儀表取源部件開孔/焊接檢查記錄SH/T 3543G413106D.14管道焊接工藝檢查記錄SH/T 3543G414107D.15鋼管檢查驗收記錄SH/T 3543G415108D。16管道材料色標檢查/標識記錄SH/T 3543G416109D.17管件宏觀檢查記錄表SH/T 3543G417110SH/T3543G401管道焊接接頭無損

3、檢測日委托單工程名稱：?jiǎn)卧Q：檢測單位接收人委托單編號檢測方法檢測比例執行標準報檢/檢查記錄編號外觀檢查合格焊口數委托檢測焊口數檢測時機囗 工廠化預制焊口 囗 安裝施工焊口序號焊工代號管道編號焊口編號規格mm材質單線圖號備注委托單位：委托人：日期: 年 月 日SH/T3543-G402連接機器管道安裝檢查記錄工程名稱：?jiǎn)卧Q：管道編號執行標準序號連接設備位號機器轉速r/min機器管口號自由狀態下法蘭檢驗最終連接后的機器位移mm管道與機器法蘭復位檢查檢查結果平行偏差mm徑向偏差mm法蘭間距mm平行偏差mm徑向偏差mm法蘭間距mm注：本表記錄氣體壓縮機和轉速大于或等于3 000 r/min的機

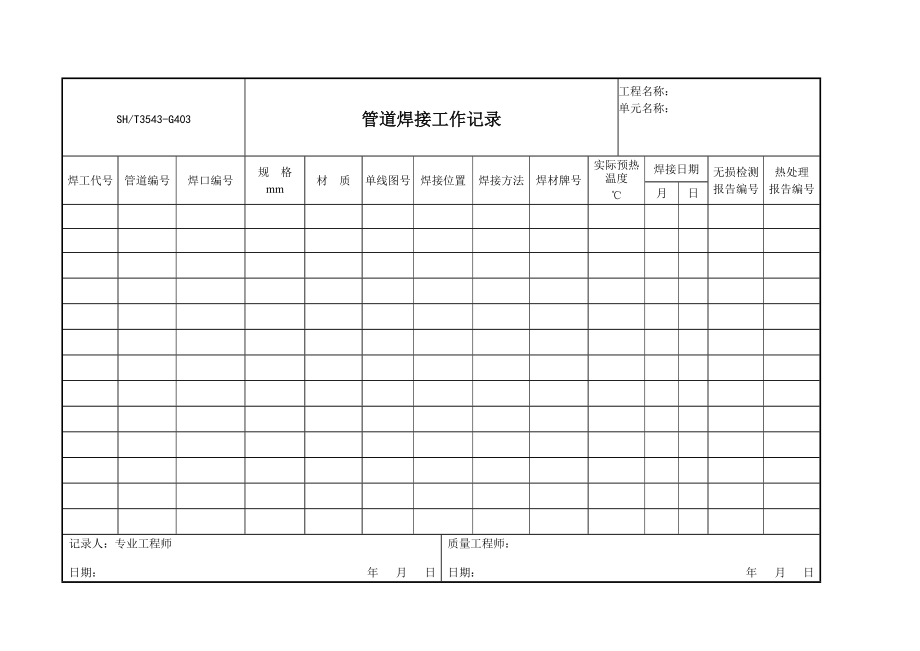

4、器。施工班組長：日期: 年 月 日專業工程師：日期： 年 月 日質量檢查員:日期: 年 月 日SH/T 35××200×SH/T3543-G403管道焊接工作記錄工程名稱：?jiǎn)卧Q：焊工代號管道編號焊口編號規 格mm材 質單線圖號焊接位置焊接方法焊材牌號實際預熱溫度焊接日期無損檢測報告編號熱處理報告編號月日 記錄人：專業工程師 日期： 年 月 日質量工程師： 日期： 年 月 日SH/T3543G404管道對接焊接接頭報檢/檢查記錄工程名稱:單元名稱：報檢/檢查記錄編號無損檢測方法報檢數量個檢測比例序號焊接接頭標識規 格mm材 質單線圖號焊縫外觀檢查無損檢測焊工代號

5、管道編號焊口編號合格不合格委托口結果報告編號施工班組長:日期： 年 月 日質量檢查員：日期: 年 月 日SH/T3543-G405帶方向閥門安裝檢查記錄工程名稱：?jiǎn)卧Q：序號管道編號規格型號編號安裝方向連接方式安裝狀態備注 注：本表只記錄不按工藝介質流向確定安裝方向的帶方向閥門。施工班組長：日期: 年 月 日專業工程師：日期: 年 月 日質量檢查員：日期： 年 月 日SH/T3543-G406給排水壓力管道放水法試驗記錄工程名稱：?jiǎn)卧Q：管道編號執行標準樁號及地段試驗條件管道內徑mm管材種類接口種類試驗段長度m工作壓力MPa試驗壓力MPa10min降壓值MPa允許滲水量L/min。km滲水

6、量測定記錄次數由試驗壓力降壓0。1MPa的時間T1min由試驗壓力放水下降0。1MPa的時間T2min由試驗壓力放水下降0.1MPa的放水量WL實測滲水量qL/min.km123折合平均實測滲水量 L/min。km外觀檢查：結論:施工班組長:日期： 年 月 日專業工程師:日期： 年 月 日質量檢查員：日期： 年 月 日SH/T3543G407給排水壓力管道注水法試驗記錄工程名稱：?jiǎn)卧Q：管道編號執行標準樁號及地段試驗條件管道內徑mm管材種類接口種類試驗段長度m工作壓力MPa試驗壓力MPa10min降壓值MPa允許滲水量L/min.km滲水量測定記錄次數達到試驗壓力的時間T1min恒壓結束的時

7、間T2min恒壓時間Tmin恒壓時間內補入的水量WL實測滲水量qL/min.km123折合平均實測滲水量 L/min。km外觀檢查：結論：施工班組長：日期: 年 月 日專業工程師：日期： 年 月 日質量檢查員：日期： 年 月 日SH/T3543-G408給排水無壓力管道閉水試驗記錄工程名稱:單元名稱:管道編號執行標準樁號及地段試驗條件管道內徑mm管材種類接口種類試驗段長度m試驗段上游設計水頭m試驗水頭m允許滲水量m3/24h。km滲水量測定記錄次數觀測起始時間T1min觀測結束時間T2min觀測時間Tmin恒壓時間內補入的水量WL實測滲水量qL/min.m123折合平均實測滲水量 m3/24h

8、。km外觀檢查：結論：施工班組長:日期： 年 月 日專業工程師:日期： 年 月 日質量檢查員：日期: 年 月 日SH/T3543G409金屬環墊/透鏡墊接觸線檢查記錄工程名稱:單元名稱：管道編號法蘭編號型式材質密封面接觸狀況檢查人施工班組長：日期： 年 月 日SH/T3543-G410壓力管道元件與焊接材料質量證明文件一覽表工程名稱：管道編號序號證件自編號證件出廠編號復驗報告編號物資名稱規格型號材 質單位數量備 注 注:螺栓只記錄雙頭螺栓。材料負責人：日期： 年 月 日專業工程師：日期： 年 月 日質量檢查員：日期： 年 月 日SH/T3543-G411閥門檢驗試驗記錄工程名稱:單元名稱：序號

9、名稱規格型號自編號公稱壓力MPa壓力試驗密封試驗上密封試驗解體檢查結果備注介質壓力MPa時間s介質壓力MPa時間s介質壓力MPa時間s施工班組長：日期: 年 月 日質量檢查員：日期: 年 月 日SH/T3543G412管道化學清洗過程檢查記錄工程名稱：?jiǎn)卧Q:清洗方法執行標準管道編號規格材質數量酸洗液水洗液中和液pH值環境溫度檢查時間檢查方法結果施工班組長：日期： 年 月 日質量檢查員：日期： 年 月 日SH/T 35××200×SH/T3543G413儀表取源部件開孔/焊接檢查記錄工程名稱:單元名稱：序號管道編號儀表位號開孔方位內潔檢查節流元件法蘭與管子焊接內

10、表面檢查結果施工班組長：日期： 年 月 日專業工程師：日期： 年 月 日質量檢查員:日期： 年 月 日SH/T3543G414管道焊接工藝檢查記錄工程名稱：?jiǎn)卧Q:管道編號焊接工藝卡編號焊口編號檢查層數焊材牌號焊材規格焊接方法電流A電壓V焊接速度m/min預熱溫度層間溫度后熱溫度檢查時間注：本表只記錄有線能量要求和預熱、后熱要求的焊接接頭.施工班組長:日期： 年 月 日質量檢查員：日期: 年 月 日SH/T3543G415鋼管檢查驗收記錄工程名稱：?jiǎn)卧Q:合同編號到貨日期執行標準名稱材質規格數量材質證編號爐批號材質證件自編號外觀檢查裂紋夾渣縮孔重皮其它檢測部位示意圖1d42D3序號厚 度mm管徑mm長度m位1位2位3位4內徑d外徑D1234567備注：檢查人:日期： 年 月 日材料責任人：日期： 年 月 日SH/T3543G416管道材料色標檢查/標識記錄工程名稱：?jiǎn)卧Q:
