三相橋式全控整流電路大電感負載工作原理及參數計算 三相橋式全控整流電路電感性負載接續流二極管時工作原理及參數計算教案

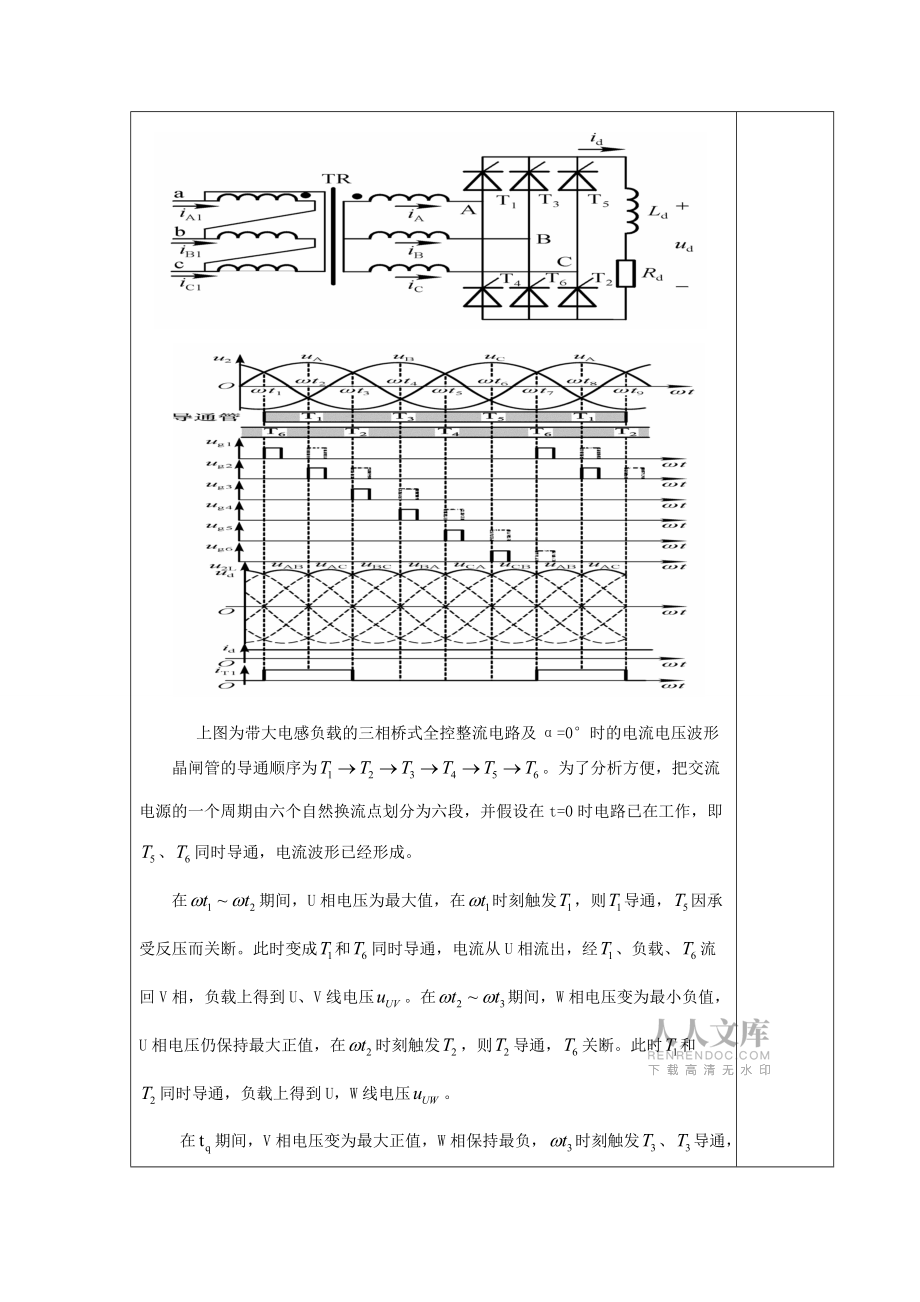

1、 電力電子技術 教 案教學 主 要內容備注任務五 三相橋式整流電路子任務2三相橋式全控整流電路大電感負載工作原理 及參數計算、三相橋式全控整流電路電感性負 載接續流二極管時工作原理及參數計算1、 三相橋式全控整流電路大電感負載： 由三相半波電路的分析可知，共陰極組的自然換流點在、時刻，分別觸發、晶閘管，同理可知共陽極組的自然換流點在、時刻，分別觸發、晶閘管。 上圖為帶大電感負載的三相橋式全控整流電路及=0°時的電流電壓波形晶閘管的導通順序為。為了分析方便，把交流電源的一個周期由六個自然換流點劃分為六段，并假設在t=0時電路已在工作，即、同時導通，電流波形已經形成。在期間，U相電壓為最

2、大值，在時刻觸發，則導通，因承受反壓而關斷。此時變成和同時導通，電流從U相流出，經、負載、流回V相，負載上得到U、V線電壓。在期間，W相電壓變?yōu)樽钚∝撝担琔相電壓仍保持最大正值，在時刻觸發，則導通，關斷。此時和同時導通，負載上得到U，W線電壓。 在期間，V相電壓變?yōu)樽畲笳?，W相保持最負，時刻觸發、導通，關斷。此時和同時導通，負載得到V、W線電壓。依此類推，在期間和導通，負載上得到，在期間和導通，負載上得到。在期間，和導通，負載上得到。到期間，重復從開始的這一過程。在一個周期內負載上得到所示的整流輸出電壓波形，它是線電壓波形正半部分的包絡線，其基波頻率為300Hz，脈動較小。 當大于0

3、6;時，輸出電壓波形發生變化，如所示分別為=30°、90°時的電流電壓波形。由圖中可見，當在60°以內時，波形均為正值；當在60°到90°之間時，由于電桿的作用，波形出現負值，但正面積大于負面積，電壓平均值Ud仍為正值；當?shù)扔?0°時，政府面積基本相等，即Ud近似為零。下圖為=30°、 90°時工作波形帶大電感負載的三相橋式全控整流電路在=30°、90°時的電流電壓波形 三相橋式全控整流電路大電感負載移向范圍為090°二、大電感負載參數計算 在0°90°范圍內負載電

4、流連續，負載上承受的是線電壓，設其表達式為，而線電壓超前于相電壓30°，在內積分上、下限為 和。因此當控制角為時：1、整流輸出電壓的平均值為: （0°90°）2、負載電流平均值為 三相橋式全控整流電路中，晶閘管換流只在本組內進行，每隔120°換流一次，即在電流連續的情況下，每個晶閘管的導通角=120°。因此3、流過晶閘管的電流平均值和有效值 4、流進變壓器次級的電流有效值為 5、晶閘管承受的最大電壓為：3、 三相橋式全控整流電路電感性負載接續流二極管時的工作原理： 三相橋式全控整流電路大電感負載電路中，當60°時，輸出電壓的波形出現負

5、值，使輸出電壓平均值下降，可在大電感負載兩端并接續流二極管VD，這樣不僅可以提高輸出電壓的平均值，而且可以擴大移相范圍并使負載電流更平穩。 當60°時，輸出電壓波形和參數計算與大電感負載不接續流二極管時相同，續流二極管不起作用，每個晶閘管導通120° 當60°時，三相電源電壓每相過零變負時，電感的感應電動勢使續流二極管承受正向電壓而導通，晶閘管關斷，續流期間輸出電壓Ud=0，使得波形不出現負向電壓?？梢娸敵鲭妷翰ㄐ闻c電阻性負載時輸出電壓波形相同，晶閘管導通角120°。四、三相橋式全控整流電路電感性負載接續流二極管時參數計算：1、因此當控制角為60°時，整流輸出電壓的平均值為: 2、當60
