柜式七氟丙烷氣體滅火系統安裝與施工方案

1、柜式七氟丙烷氣體滅火系統安裝與施工方案1.1 系統簡介我廠生產的無管網自動滅火裝置是氣體滅火技術應用之一，具有輕便、可移動、安裝靈活的特點，外表美觀，不破壞防護區內的整潔，火災時能自動啟動噴放滅火劑的滅火裝置。噴射時間短，滅火速度快，該裝置可配裝我公司生產的柜式滅火系統專用的單區氣體控制盤(見GST單區氣體控制盤安裝使用說明書)。啟動方式為自動控制、手動電氣控制和機械應急手動控制三種。自動控制、手動電氣控制可進行切換。一般情況下應使用手動控制，在保護區無人的情況下可以轉換為自動控制。當自動控制和手動電氣控制不能執行時，應采用機械應急手動控制。柜式滅火裝置不用設置專用的儲瓶間，整個柜體設置在防護

2、區內，適用于計算機房、檔案館、貴重物品庫、通訊機房等空間較小的防護區，幾臺柜式裝置聯用也可以保護較大的防護區。當建筑物內無法設置專用的儲瓶間，或雖然有儲存間，但輸送距離較遠，不能滿足工程設計要求，或防護區內不便安裝系統管網時，可使用本裝置。圖例：規格參數：1.2 系統安裝本系統的安裝場所應符合下列要求：(1)環境溫度為0c50C,且干燥、通風良好；(2)空氣中不得含有易爆、導電塵埃及腐蝕部件的有害物質，否則必須予以保護，裝置不得受到震動和沖擊；(3)整個柜體必須能安裝平穩，不允許傾斜；(4)防護區滅火時應保持封閉條件，除泄壓口以外的開口，以及用于該防護區的通風機和通風管道中的防火閥，在噴放七氟

3、丙烷之前，應做到關閉；(5)當設有外開彈性閉門器或彈簧門時，如果其開口面積不小于泄壓口計算面積，不須另設泄壓口（6）安裝在防護區里的位置應選擇能避免接近熱源和太陽光直接照射的地方，并靠近墻體安裝。噴嘴的噴射方向應朝防護區。本系統安裝時，應按照下列順序進行：將柜體放置在保護區內指定位置。將滅火劑瓶組放入柜體中，位置靠后并居中，放入時不得產生過大沖擊，不得使瓶組傾倒。用連接螺母連接管路組件與瓶組的容器閥出口，注意與容器閥出口連接需要先將連接螺母擰到管路上（此處為左旋螺紋），旋入深度為連接管的密封圓弧面與連接螺母的右端螺紋底面基本重合，再將右端螺紋與容器閥出口連接（手力擰緊）。觀察噴嘴安裝管是否與柜

4、體的噴嘴安裝孔對正，如不對正調節連接箍使之對正，同時注意連接箍上壓力開關座的方向，不得使壓力開關座的方向朝正前或正后，調節好后鎖緊管路組件中的鎖緊冒。將噴嘴連接管做輔助密封處理（纏生料帶或涂密封膠）并將噴嘴安裝。微調滅火劑瓶組位置，使之靠在柜體后壁并居中。安裝抱箍及掛鉤將瓶組固定。扳手?jǐn)Q緊連接螺母。將壓力開關做輔助密封處理后安裝到壓力開關座上；并將電磁驅動器安裝在容器閥上，鎖好柜門。安裝完畢。1.3 系統調試系統調試待系統安裝完畢后，即可對系統進行調試。注息：氣體鋼瓶電磁閥接入24V電源即會啟動，造成氣體噴灑，因此調試過程中一定不要把電磁閥安裝在鋼瓶上，待系統完全調試正常、消防檢測、驗收合格后

5、再連接。控制盤在延時期間、延時啟動之后以及檢測到壓力開關動作信號后均保持聲光報警信號，直至復位，以此提醒現場人員。系統正常連接后（除電磁閥外），進行全面系統調試。1）延時啟動功能調試將緊急啟動按鈕按下，此時控制盤的延時”指示燈亮、聲光訊響器動作；控制器氣體啟動”動作。等到延時時間結束，控制盤啟動電磁閥，此時控制盤的啟動”指示燈常亮，電磁閥動作且保持時間應在5s左右（可以進行設置）。如同一個區有多個電磁閥時，電磁閥應能同時動作，且誤差不能大于5s。b）用導線將壓力開關短接，此時控制盤的噴灑”指示燈點亮，外接噴灑指示燈點亮；控制器報氣體啟動”動作。c）系統重新啟動后，將主備轉換開關打到備工作”，此

6、時控制盤的備用工作”指示燈點亮；控制器報備用工作”動作，重復15次，功能應不變。d）利用控制器進行聯動啟動控制，控制盤的延時”指示燈點亮、聲光訊響器動。2）立即啟動功能調試?yán)冒聪驴刂票P上的啟動按鍵進行啟動，此時控制盤的啟動”指示燈常亮,電磁閥動作且能保持時間應在5s左右（可以進行設置）。按下控制器上氣體啟動”編碼點所對應的手動消防啟動盤的按鍵后，此時控制盤的啟動”指示燈常亮，電磁閥動作且能保持時間應在5s左右（可以進行設置）。3）故障顯示和上報功能調試將控制盤與緊急啟動/停動按鈕的任意連線斷開，控制盤故障”指示燈點亮,控制器報氣體啟動”故障。將緊急啟動/停動按鈕3個接線端子(1、G、L3)中

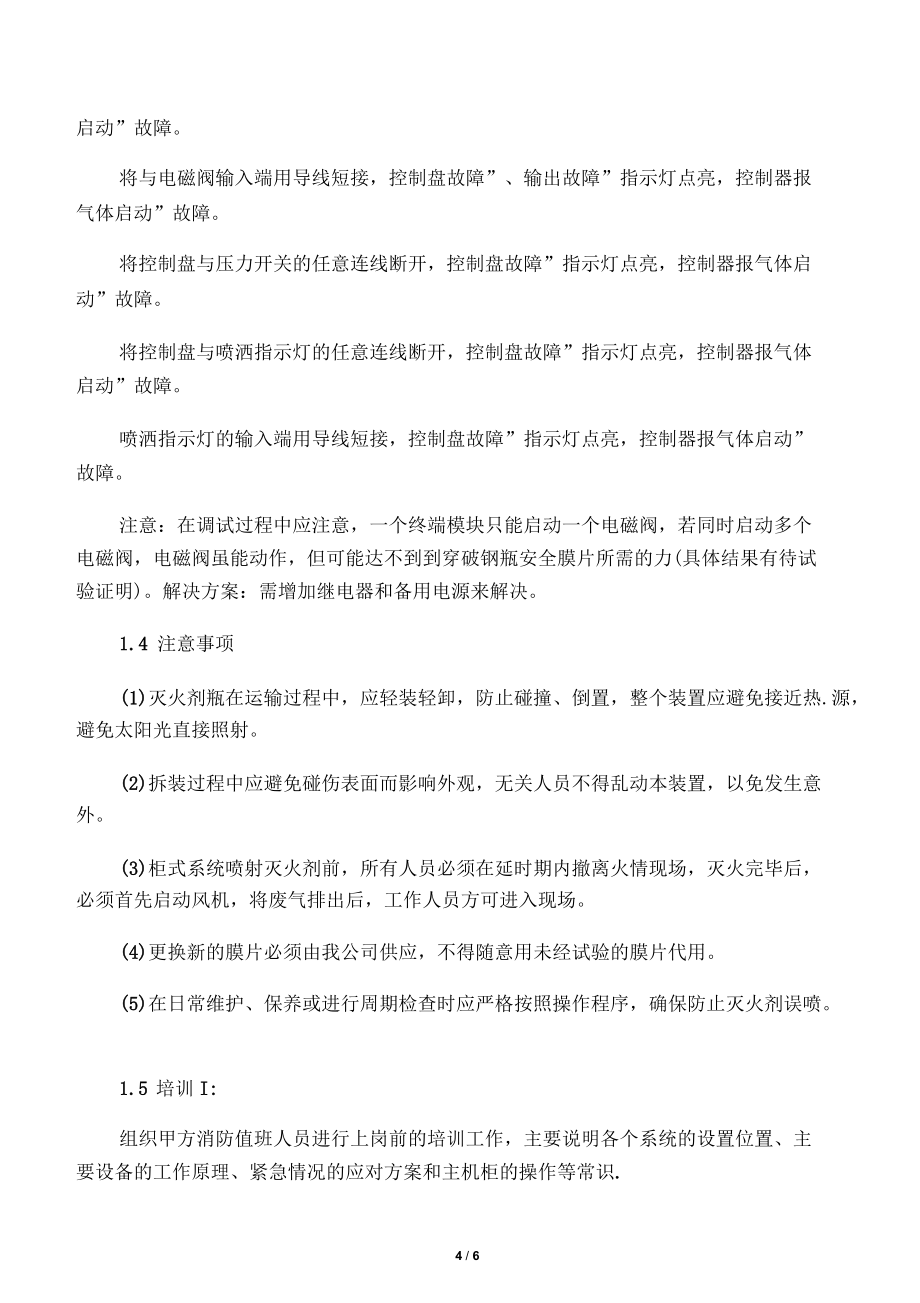

7、的任意2個端子用導線短接，控制盤故障”指示燈點亮，控制器報氣體啟動”故障。將與電磁閥輸入端用導線短接，控制盤故障”、輸出故障”指示燈點亮，控制器報氣體啟動”故障。將控制盤與壓力開關的任意連線斷開，控制盤故障”指示燈點亮，控制器報氣體啟動”故障。將控制盤與噴灑指示燈的任意連線斷開，控制盤故障”指示燈點亮，控制器報氣體啟動”故障。噴灑指示燈的輸入端用導線短接，控制盤故障”指示燈點亮，控制器報氣體啟動”故障。注意：在調試過程中應注意，一個終端模塊只能啟動一個電磁閥，若同時啟動多個電磁閥，電磁閥雖能動作，但可能達不到到穿破鋼瓶安全膜片所需的力(具體結果有待試驗證明)。解決方案：需增加繼電器和備用電源來

8、解決。1.4 注意事項(1)滅火劑瓶在運輸過程中，應輕裝輕卸，防止碰撞、倒置，整個裝置應避免接近熱.源，避免太陽光直接照射。(2)拆裝過程中應避免碰傷表面而影響外觀，無關人員不得亂動本裝置，以免發生意外。(3)柜式系統噴射滅火劑前，所有人員必須在延時期內撤離火情現場，滅火完畢后，必須首先啟動風機，將廢氣排出后，工作人員方可進入現場。(4)更換新的膜片必須由我公司供應，不得隨意用未經試驗的膜片代用。(5)在日常維護、保養或進行周期檢查時應嚴格按照操作程序，確保防止滅火劑誤噴。1.5 培訓I:組織甲方消防值班人員進行上崗前的培訓工作，主要說明各個系統的設置位置、主要設備的工作原理、緊急情況的應對方

9、案和主機柜的操作等常識.1.6 移交：驗收通過，培訓完畢，與甲方相關負責人進行工程的交接，主要竣工資料和工程設備的交接，請甲方簽署工程驗收交接單.1.7 系統維護保養：a.對防護分區環境的維護保養：* 檢查保護區必要的出入通道應通暢無阻；各種報警信號和安全標志應清潔、齊全并醒目易見；采光照明和事故照明應完好。* 檢查煙感、溫感探測器外表面應清潔、無灰塵和環境污染(例如輕質粉塵、漆等)，以保證其靈敏度；檢查噴嘴孔口應無堵塞。b.對滅火劑貯存容器的維護保養：每年對滅火劑貯存容器進行稱重或檢查貯存壓力，若低于允許值極限位置以下，必須予以重新灌裝或替代。c.對滅火控制盤的維護保養：* 電源、指示燈的可靠程度檢查；* 滅火控制盤的啟動試驗的工作情況是否正常。d.對系統的維護保養：* 檢查電磁閥與控制閥的連接導線是否完好，端子有否松動或脫
