人教版物理選修1-1第三章第五節高壓輸電同步訓練(I)卷

1、人教版物理選修1-1第三章第五節高壓輸電同步訓練卷姓名:_ 班級:_ 成績:_一、 選擇題(共計15小題) (共15題；共30分)1. （2分） (2020高二下·河北月考) 某水電站，用總電阻為2.5的輸電線輸電給500km外的用戶，其輸出電功率是3×106kw現用500kv電壓輸電，則下列說法正確的是：（ ） a . 輸電線上輸送的電流大小為2×105ab . 輸電線上由電阻造成的損失電壓為15kvc . 若改用5kv電壓輸電，則輸電線上損失的功率為9×108kwd . 輸電線上損失的功率為p=u2/r，u為輸電電壓，r為輸電線的電阻【考點】

2、2. （2分） (2019高二下·南安月考) 如圖所示，在遠距離輸電電路中，升壓變壓器和降壓變壓器均為理想變壓器，發電廠的輸出電壓和輸電電線的電阻均不變，電表均為理想電表由于用戶節約用電，消耗的電功率減小，則下列說法正確的是（ ） a . 電壓表v1示數減小，電流表a1減小    b . 電壓表v2示數增大，電流表a2減小    c . 輸電線上損耗功率增大    d . 用戶總功率與發電廠的輸出功率的比值減小    【考點】

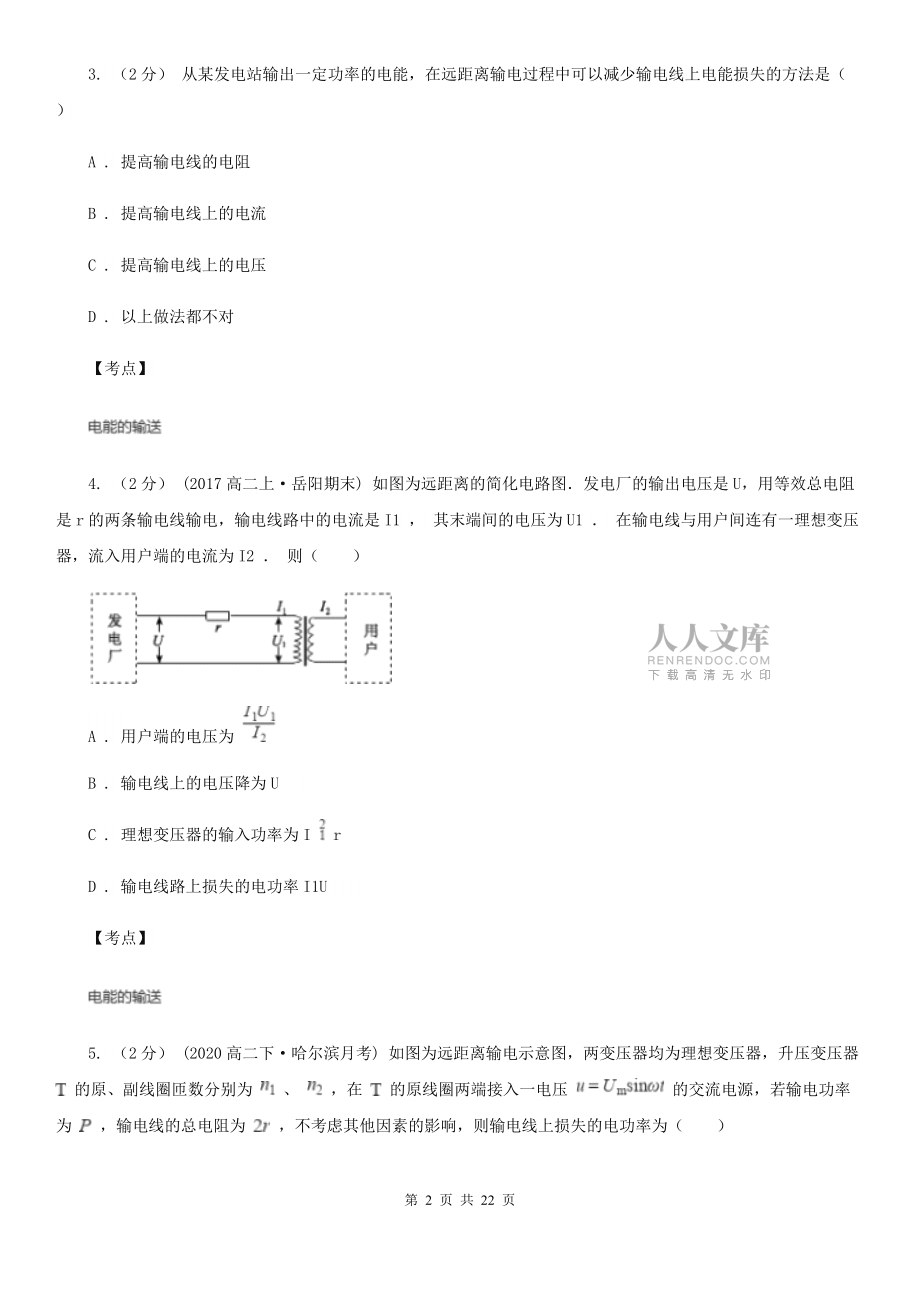

3、 3. （2分） 從某發電站輸出一定功率的電能，在遠距離輸電過程中可以減少輸電線上電能損失的方法是（ ）a . 提高輸電線的電阻    b . 提高輸電線上的電流    c . 提高輸電線上的電壓    d . 以上做法都不對    【考點】 4. （2分） (2017高二上·岳陽期末) 如圖為遠距離的簡化電路圖發電廠的輸出電壓是u，用等效總電阻是r的兩條輸電線輸電，輸電線路中的電流是i1 ， 其末端間的電壓為u1 在輸電線與

4、用戶間連有一理想變壓器，流入用戶端的電流為i2 則（ ）a . 用戶端的電壓為     b . 輸電線上的電壓降為u    c . 理想變壓器的輸入功率為i r    d . 輸電線路上損失的電功率i1u    【考點】 5. （2分） (2020高二下·哈爾濱月考) 如圖為遠距離輸電示意圖，兩變壓器均為理想變壓器，升壓變壓器 的原、副線圈匝數分別為 、 ，在 的原線圈兩端接入一電壓 的交流電源，若輸電功率為 ，輸電線的總電阻

5、為 ，不考慮其他因素的影響，則輸電線上損失的電功率為（ ） a .     b .     c .     d .     【考點】 6. （2分） 關于減小遠距離輸電線上的功率損耗，下列說法正確的是（ ）a . 由功率，應降低輸電電壓，增大導線電阻    b . 由,應采用低電壓小電流輸電    c . 由，應減小導線電阻或減小輸電電流

6、0;  d . 上述說法均不對    【考點】 7. （2分） 若農村水力發電站的發電機的輸出電壓恒定，它發出的電壓通過電站附近的升壓變壓器升壓，然后用輸電線路把電能輸送到遠處村寨附近的降壓變壓器。經降壓變壓器降壓后，再用線路接到各用戶。設兩變壓器都是理想變壓器，那么在用電高峰期，白熾燈不夠亮，但用電總功率增加，這是（ ）a . 升壓變壓器的副線圈的電壓變大    b . 高壓輸電線路的電壓損失變大    c . 降壓變壓器的副線圈的電壓變大 &

7、#160;  d . 降壓變壓器到各用戶的輸電線上的電壓損失變大    【考點】 8. （2分） (2020高二下·大慶期中) 圖為模擬遠距離交流輸電的電路，升壓變壓器t1的原、副線圈匝數比n1 : n2 = 1 : k，降壓變壓器t2的原、副線圈匝數比n3 : n4 = k : 1，模擬輸電導線的電阻r = 3 ，t2的負載是規格為“15 v，45 w”的燈泡l當t1的輸入電壓為16 v時l正常發光，兩個變壓器可視為理想變壓器，則k的值為（ ） a .     b . 3

8、   c . 4    d . 9    【考點】 9. （2分） (2018·江蘇) 采用220 kv高壓向遠方的城市輸電當輸送功率一定時，為使輸電線上損耗的功率減小為原來的 ，輸電電壓應變?yōu)椋?）a . 55 kv    b . 110 kv    c . 440 kv    d . 880 kv    【考點】

9、10. （2分） (2016·漳州模擬) 某同學模擬“遠距離輸電”，將實驗室提供的器材連接成如圖所示的電路p，q為理想變壓器（b為p的中心抽頭）輸入電壓和燈l阻值均不變，開關s接位置a，l正常發光，現將s由a改接到b，則電流表a的示數（ ）a . 小于原來的     b . 大于原來的     c . 變?yōu)樵瓉淼?    d . 變?yōu)樵瓉淼?    【考點】 11. （2分） 遠距離輸電中，發電廠輸送的電功率相同，如果分別采用

10、輸電電壓為u1=11kv輸電和輸電電壓為u2=110kv輸電。則兩種情況中，輸電線上損耗功率之比p1p2等于（ ）a . 1100    b . 101    c . 110    d . 1001    【考點】 12. （2分） (2019高二下·南昌月考) 夏天由于用電器的增多，每年都會出現“用電荒”，只好拉閘限電若某發電站在供電過程中，用電高峰時輸電的功率是正常供電的2倍，輸電線電阻不變，下列說法正確的是（ ） a .

11、 若輸送電壓不變，則用電高峰時輸電線損失的功率為正常供電時的2倍b . 若輸送電壓不變，則用電高峰時輸電電流為正常供電時的2倍c . 若用電高峰時的輸電電壓變?yōu)檎９╇姷?倍，則此時輸電電流為正常供電時的4倍d . 若用電高峰時的輸電電壓變?yōu)檎９╇姷?倍，則此時輸電線損失的功率為正常供電時的4倍【考點】 13. （2分） (2020高二下·科爾沁左翼后旗期末) 下列說法正確的是（ ） a . 電視機銘牌上所標的“額定電壓220 v”指的是交流電壓的峰值b . 交流發電機是利用電磁感應的原理來工作的c . 在遠距離輸電中，采用高壓輸電的目的是為了增大輸電線路中的電流d . 在高壓輸電

12、中要用到變壓器，變壓器鐵芯中會產生感應電流渦流，但這種渦流不會有熱效應【考點】 14. （2分） (2019高二下·陽泉期中) 如圖所示,某小型發電站發電機輸出的交變電壓為500v,輸出的電功率為50kw,用電阻為3的輸電線向遠處輸電,要求輸電線上損失的功率為輸電功率的0.6% ,則發電站要安裝一升壓變壓器,到達用戶再用降壓變壓器變?yōu)?20v供用戶使用(兩個變壓器均為理想變壓器)對整個輸電過程,下列說法正確的是（ ） a . 升壓變壓器的匝數比為1:100    b . 輸電線上的電流為100a    c

13、 . 輸電線上損失的功率為300w    d . 降壓變壓器的輸入電壓為4700v    【考點】 15. （2分） (2020高二下·順義期中) 某高壓輸電線路，用 的高壓送電，輸送的電功率是100kw，則輸電線通過的電流應是（ ） a .     b . 1×104a    c . 10a    d . 0.1a    【考點】 二、

14、 填空題(共計5小題) (共5題；共11分)16. （2分） (2020高二上·徐匯期末) 2020年10月20日，世界上第一個公里級別的商用超導電纜在上海市徐匯區正式啟用。已知該電纜總長1.2公里，輸送的電流和電壓分別為2000a和35kv。于是該電纜輸電的功率為_w。在超導狀態下，整根電纜的總電阻不超過10-12。可知用這根電纜輸電時，其損耗功率的上限為_w。 【考點】 17. （2分） 輸送1.0×l05瓦的電功率，用發1.0×l04伏的高壓送電，輸電導線的電阻共計1.0歐，輸電導線中的電流是_a，輸電導線上因發熱損失的電功率是_w。【考點】 18. （2分

15、） 某發電站的輸出功率為104 kw，輸出電壓為4 kv，通過理想變壓器升壓后向80 km遠處用戶供電。已知輸電導線的電阻率為24×108 ·m，導線橫截面積為15×104 m2 ， 輸電線路損失的功率為輸出功率的4%，升壓變壓器的輸出電壓為_，輸電線路上的電壓損失為_。 【考點】 19. （3分） (2019高二下·邯鄲期中) 國家電網向某地輸電，輸送功率為1.1×106kw，輸電變壓器為理想變壓器，輸電電壓為1100kv的特高壓，則輸電電流_a，若某段輸電導線的電阻為10，則這段導線上損失的功率為_w。若將來科技發展了，改用10倍電壓輸電，

16、其他條件不變，則這段導線上損失的功率變?yōu)開w。 【考點】 20. （2分） (2019高二下·安徽期中) 某電廠要將電能輸送到較遠的用戶，輸送的總功率為9.8×104w，電廠輸出電壓僅為350v，為減少輸送功率損失，先用一理想升壓變壓器將電壓升高到2800v再輸出，之后用降壓變壓器降壓到220v給用戶使用，已知輸電線路的總電阻為4，則損失的電功率為_ w，降壓變壓器的原、副線圈的匝數之比為_ 【考點】 三、 計算題(共計5小題) (共5題；共60分)21. （5分） (2016高二上·灌南期中) 相距11km的a、b兩地用兩根導線輸電，由于受暴風雨影響，在兩地之間

17、某處一棵樹倒在兩根電線上造成故障，為查明事故地點，先在a地兩端加12v電壓，在b地兩端測得電壓10v，在b地兩端加12v電壓后，在a地兩端測得電壓4v，求故障處距a地多遠？【考點】 22. （15分） (2019高二下·福州月考) 某發電站的輸出功率為104 kw，輸出電壓為4 kv，通過理想變壓器升壓后向遠處供電已知輸電導線的電阻為25.6 ，輸電線路損失的功率為輸出功率的4%，求： （1） 輸電線上的電流； （2） 輸電線路上的電壓損失； （3） 升壓變壓器的原副線圈匝數比 【考點】 23. （10分） 一臺小型發電機的最大輸出功率為100 kw，輸出電壓恒為500 v，現用電阻

18、率為1.8×108 ·m，橫截面積為105 m2的輸電線向4×103 m遠處的用電單位輸電，要使發電機滿負荷運行時，輸電線上的損失功率為發電機總功率的4%，則： （1） 所用的理想升壓變壓器原、副線圈的匝數比是多少？ （2） 如果用戶用電器的額定電壓為220 v，那么所用的理想降壓變壓器原、副線圈的匝數比是多少？ 【考點】 24. （20分） (2019高二下·北京期中) 某個小水電站的發電機的正方形線圈邊長為50cm，匝數為100匝，線圈電阻為0.2；線圈在勻強磁場中繞垂直于磁場的轉軸00勻速轉動，轉速為50r/s；電動勢的最大值為250 v.(結果有

19、根號或 的可以保留) （1） 發電機中勻強磁場的磁感應強度為多大？ （2） 若線圈從圖示位置開始計時，寫出感應電動勢隨時間變化的函數表達式。 （3） 將阻值r=4.8的外電阻接在線圈兩端，如圖所示，則交流電壓表的示數是多大?此時發電機的輸出功率為多大? （4） 將該發電機通過升壓變壓器 升壓后向遠處輸電，如圖所示，發電機的輸出功率為100kw,輸電線的總電阻為8,在用戶端用降壓變壓器 把電壓降為220v.要求在輸電線上損失的功率控制為5kw. 請你設計水電站升壓變壓器原、副線圈匝數比和用戶降壓變壓器原、副線圈匝數比 ( 、 均為理想變壓器)，以達到控制損失功率的要求(匝數比寫成整數之比);夏天用電高峰期，常出現電器(例如空調)不能正常使用的情況。這一現象可以通過回答下面的這個問題來加以解釋。如圖所示是變壓器給用戶供電的示意圖。變壓器的輸入電壓 是市區電網的電壓，負載變化時輸入電壓不會有大的波動。輸出電壓通過輸電線輸送給用戶，兩條輸電線的等效電阻為 .當用電器增加時(即開關k由斷開到接通時)，圖中電流表和電壓表的讀數如何變化?并簡單解釋這樣變化的原因.【考點】 25. （10分） (2017高
