1、聚乙烯（PE）雙壁波紋管生產技術匯編一、PE雙壁波紋管概述  1.定義：所謂PE雙壁波管是為了在節省原材料而不致使管材的環剛度下降的前提下，對管材截面進行優化設計的一種內壁光滑平整、外壁為梯形或弧形波紋狀肋內外壁波紋間為中空、采用擠出成型工藝制成的管材。因為其主要原材料為聚乙烯（PE），故簡稱為PE雙壁波紋管。   2. PE雙壁波紋管的優點：   節約原材料,用同樣的原材料做同一外徑的管材時，波紋管可經比實壁管節省30%以上的原材料。   質量輕，比重小于鑄鐵管和水泥管的50%。   安裝便捷

2、、施工進度快,以傳統水泥管相比,采用PE波紋管可以提高3倍以上安裝進度。  PE雙壁波紋管采用柔性連接，密封性能好。 生產成本低，綜合經濟性能優越。 3. PE雙壁波紋管的應用領域： 市政工程，用于建筑物的地下排水管、排污管、輸水管、通風管等；     電器電信工程，作為電力電纜、光纜、通訊信號電纜的保護管；      工業，由于聚乙烯材料具有優良的耐酸、堿及耐腐蝕能力，結構壁管可用于化工、醫藥、環保等行業的給水和排水管道；農業、園林工

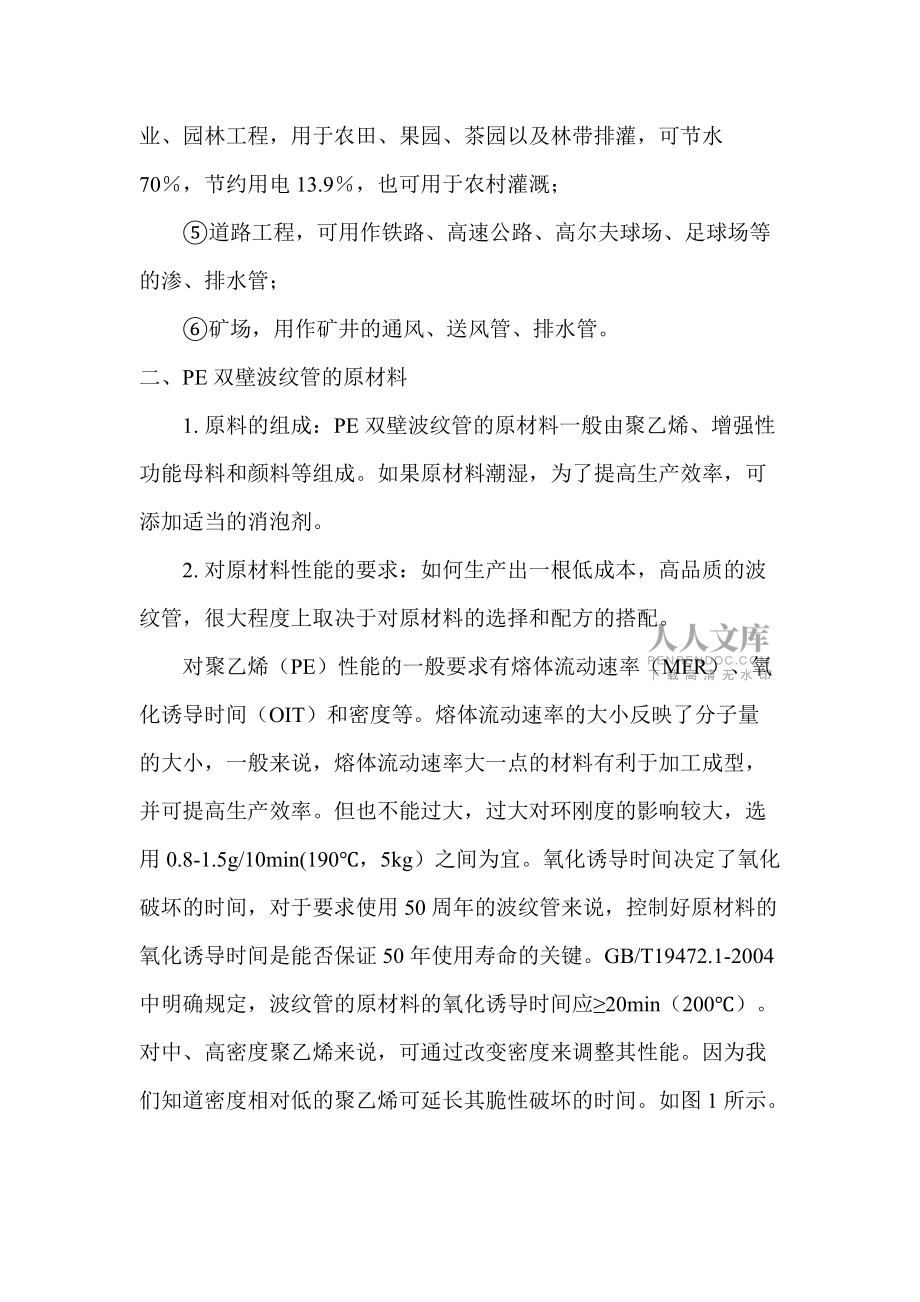

3、程，用于農田、果園、茶園以及林帶排灌，可節水70，節約用電13.9，也可用于農村灌溉；      道路工程，可用作鐵路、高速公路、高爾夫球場、足球場等的滲、排水管；     礦場，用作礦井的通風、送風管、排水管。 二、PE雙壁波紋管的原材料  1. 原料的組成：PE雙壁波紋管的原材料一般由聚乙烯、增強性功能母料和顏料等組成。如果原材料潮濕，為了提高生產效率，可添加適當?shù)南輨?#160; 2. 對原材料性能的要求：如何生產出一根低成本，高品質的波紋管，很

4、大程度上取決于對原材料的選擇和配方的搭配。  對聚乙烯（PE）性能的一般要求有熔體流動速率（MFR）、氧化誘導時間（OIT）和密度等。熔體流動速率的大小反映了分子量的大小，一般來說，熔體流動速率大一點的材料有利于加工成型，并可提高生產效率。但也不能過大，過大對環剛度的影響較大，選用0.8-1.5g/10min(190，5kg）之間為宜。氧化誘導時間決定了氧化破壞的時間，對于要求使用50周年的波紋管來說，控制好原材料的氧化誘導時間是能否保證50年使用壽命的關鍵。GB/T19472.1-2004中明確規定，波紋管的原材料的氧化誘導時間應20min（200）。對中、高密度聚乙烯來說，可通過

5、改變密度來調整其性能。因為我們知道密度相對低的聚乙烯可延長其脆性破壞的時間。如圖1所示。   圖1     功能母料的選擇也很關鍵，目前尚無有關排水管道專用功能母料的國家標準，各廠家的產品的性能不盡一致。選用功能母料時應當充分考慮其分散性、偶聯性和對聚乙烯改性的程度。  2. 配方是否合理也決定著產品的質量。一些廠家為降低成本，無限制的增加功能母料，這樣的產品既無法保證產品的質量，也失去了長遠的發展和核心競爭的能力。典型的合理配方如下表： 表1    &#

6、160;三、設備  （一）擠出機  擠出機擠出原理是利用帶有斜面螺紋的螺桿在加熱的料筒中旋轉，將料斗中送來的塑料向前擠壓，使塑料逐漸受熱，均勻塑化將塑料擠出，通過機頭和模具成型。擠出機由擠出系統、加熱冷卻系統、傳動系統和控制系統組成。  擠出系統包括螺桿、機筒和加料裝置。螺桿素有擠出機的心臟之稱，螺桿的質量直接決定著擠出機的擠塑產量與質量。   1. 螺桿的技術參數：螺桿的技術參數包括：  a、外徑D：也是螺桿的直徑，單位mm。螺桿直徑的大小決定了擠出機的擠出量。常用的規格有55、60、65、75、90、120、150、20

7、0等。  b 、長徑比L/D：就是螺桿的長度與直徑之比。長徑比的大小決定了塑化的質量。不同塑料對螺桿長徑比的要求不盡相同，對聚烯烴而言常用的有20：1、25：1、30：1、32：1、33：1、34：1。 c 、轉速n：一般有最高轉速和轉速范圍。r/min d、驅動功率N：指的是電動機需要提供給它的功能率。KW  e、生產能力Q：單位時間內的最大擠出量Kg/h。   f 、幾何壓縮比CR：下料段第一個螺槽的容積與計量段最后一個螺槽容積之比。實際生產過程中的物理壓縮比是物料在加料段時松散固態與擠出過程中完全熔融時的比值。螺桿設計

8、時，幾何壓縮比應大于物料的壓縮比。加工PE的螺桿的幾何壓縮比一般為3-4。  g、螺旋升角Ø：螺旋升角達到30°時，擠出量最大，但是在實際加工中往往不能達到30°，目前通用的螺桿的螺旋升角為17°39'。  h、螺槽深度h：螺槽深度的設計與物料的熱穩定性、壓縮比有關。其中均化段（計量段）的螺槽深度很重要，它直接影響到物料的剪切量，深度越小，剪切越強烈。剪切過大會導致物料熱降解，因此均化段螺槽深度要適中。  加料段的螺槽越深，輸送能力越強，在保證螺桿強度的前提下，應選擇使用加料段螺槽較深的螺桿。  2.

9、60;螺桿的分段 輸送段，又稱加料段。作用是接受由料斗送來的物料，并將其推送到壓縮段。 熔融段，又稱壓縮段。接受加料段送來的松散物料，在外部加熱和剪切熱的用下將物料熔融塑化，并將包在物料內部的空氣排出后將物料壓實。  均化段，又稱計量段。其作用是接受壓縮段推送過來的熔體物料，將其充分熔融，然后將物料定量、定壓地擠出。  3. 機筒  機筒一般采用縱向開槽型機筒。這種機筒的輸送能力強，排氣性好。  對機筒的材質要求：耐高溫、耐磨損、強度高、加工性好、耐腐蝕性好、綜合成本低。 機筒與螺桿的配合間隙直接影響擠出機的擠出量

10、，機器的使用壽命。間隙的大小決定著漏流量的大小，而漏流量又影響擠出量。漏流量的大小與間隙的三次方成反比。聚乙擠出機的配合間隙在0.25-0.32mm之間。 4. 機筒的加熱方式  電加熱：電加熱可以分為電阻加熱和感應加熱兩種方式。感應加熱一般是在機筒外壁纏繞線圈實現電磁感應加熱。這種加熱方式的優點是能量損失小、效率高、精度高、加熱時間短。但是成本較高，目前很少采用了。  電阻加熱是一種較常用的加熱方式。常用的加熱器有鑄鋁加熱器、陶瓷加熱器、不銹鋼加熱器等。這種加熱方式總體成本低，溫度便于控制，但是能耗高，效率低，且體積大。  流體加熱：就是在機筒子的外壁

11、纏繞銅管，然后要銅管內部通加熱載體（如導熱油）而實現加熱的一種方式。這種加熱裝置需要配備一臺輔助加熱設備，成本相對較高，很少采取用。  5. 機筒的冷卻方式 水冷：機筒的加料口段必須采取水冷的方式，這樣可以提高螺桿的輸送能力。 風冷：風冷是一種比較柔和的冷卻方式。溫度波動相對較穩定，但是這種冷卻方式冷卻速度慢，體積大，噪音大。  6.機頭組件：雙壁波紋管擠出機頭的結構較復雜，主要特點是在同一模具內分成內外兩層流道，內外流道夾層間通壓縮空氣，幫助外層在成型模塊上形成波紋。同時，定徑套的冷卻水管也從芯棒內通過，為了補償冷卻水通過引起的熱量損失，一般

12、需要對機頭內壁加熱。在生產大口徑管材時，由于聚烯烴管材一般采用單螺桿擠出機，其擠出量比雙螺桿擠出機小得多，故一般采用兩臺擠出機雙層共擠技術，這樣既可保證生產，也能提高產量。小規格的雙壁波紋管生產線可只用一臺擠出機同時擠出內外層。 機頭的作用有：使熔融物料由旋轉運動變?yōu)橹本€運動； 產生必要的成型壓力，保證制品的密實；     使物料通過機頭時進一步得到塑化；  通過機頭斷面得到所需要斷面形狀和尺寸的料坯。 7.擠出機的控制系統：擠出機的控制系統主要由檢測元件（例如熱電偶、壓力傳感器）儀表（例如電壓表、電流表

13、、溫度表、速度顯示器）和其他機電元件構成。其作用是保證擠出機在給定的工藝條件（溫度、螺桿轉速、熔體壓力、電流）下運轉，確保制品的質量。比較重要控制參數有：擠出壓力。擠出壓力一般應控制在30Mpa以內，壓力過在降低生產效率，增加能耗比；壓力過小則制品不利于成型。   螺桿轉速：螺桿轉速很大程度上決定了擠出機的擠出量，但過快的轉速會致機筒部產生大量的剪切熱能，在相同的溫度下對物料性能的折損較大。長時間的高速運轉也會使螺桿的壽命提前結束。螺桿轉速一般控制在最高轉速的75%-85%為宜。 在正常生產過程中，應盡可能使用較低的螺桿轉速來達到最高的固體輸送能力，這樣一方面可以

14、防止物料在較大的剪切力作用下發生熱降解，另一方面也可以提高制品的質量和擠出的效率。  控制的方法第一是在機筒內表面縱向上開槽，提高物料與機筒的摩擦力，從而達到提擠出量的目的。第二是控制好下料段的溫度，以便使物料有相對大的推動力，因此下料段的溫度一般應控制在140以下。  熔體溫度：聚烯烴的熔體溫度不能超過230，超過此極取限，材料的熱降解嚴重影響管材的質量。  機筒軸線方向上各點溫度的分布：典型的聚烯烴的擠出溫度的設置如下： 機筒第一段：80-100 第二段第六段：175200 機頭：190220  功率消耗：一般顯示電流。

15、 8.擠出機性能指標：評價一臺擠出機綜合性能的指標如下： 生產能力Q：單位時間內最大擠出量。單位為Kg/h  名義比功率，又稱為單耗N/Q：單位產量所消耗的功率。KW/Kg  （二）熔融理論  1、擠出過程中塑料的流動機理 塑料沿螺桿向前移動，經歷著溫度、壓力、狀態的變化。這種變化在螺桿各段是不一樣的。根據塑料的變化情況，通常把螺桿工作部分分為三段：加料段、壓縮段、均化段。     加料段（輸送段）：塑料在加料段還是固體狀態，這一段的作用主要是接受來自料斗的塑料并將其送到壓縮段，因此螺槽容積可維

16、持不變，一般是等深等距。通常加料段的螺槽不會被塑料全部填滿，其填充程度與塑料的形狀，干濕程度，加料裝置有關。加料段第一個作用就是為塑料（粒狀固體）提供軟化溫度，其次是以螺桿的旋轉與固定的料筒之間產生的剪切力，實行對軟化塑料的破碎，而最主要的是以螺桿的旋轉產生足夠大的連續而穩定的推力和反向磨擦力，以形成連續而穩定的擠出壓力，進而實現對破碎的塑料的攪拌與混合，并初步實行熱交換。因此，塑料在此階段雖只發生破碎和軟化，并未發生物態的轉變，但在擠出過程中這段卻是重要的，它產生的推力是否連續均勻穩定，剪切應變率的高低，破碎與攪拌是否均勻都直接影響著擠出的質量和產量。  壓縮段（熔融段）：壓縮段接

17、受由加料段輸送過來的松散料。在此，塑料受到了較高溫度的熱作用，這時的熱源，除外加熱外，螺桿旋轉的摩擦熱也在起作用，由于螺紋深度相對減小，使得熱作用更為顯著，而來自加料段的推力和來自均壓段的反作用力也在此區域?qū)λ芰贤瑫r產生作用。這個作用的結果是在塑料的前進中形成為與主流反向的回流，這回流產生在螺槽內以及螺桿與套筒的間隙之間，這一回流的產生不但使物料進一步均勻混合，而且使塑料熱交換作用加入，達到表里熱平衡，由于在此階段的作用溫度已超過塑料的流變溫度，加之作用時間已長，致使塑料發生了物態的轉變，即由固態轉為粘流態（可塑態），此時塑料分子發生了根本的改變，分子間張力極度松弛，若為結晶性高聚物，則其晶區

18、開始減少，無定形區增多。除組成中的特高分子量而外，主體完成了塑化，即所謂的“初步塑化”。同時在壓力作用下，排除了固態物料中所含的氣體，實現初步壓實。  均化段（計量段）：均化段把壓縮段送來的熔融塑料進一步塑化均勻，最后使料流定量定壓由機頭?？诰鶆驍D出。因而均化段也常稱為計量段。來自螺桿的推力和來自機頭處的反作用力使塑料在此階段所受的徑向壓力和軸向壓力最大，這種高壓作用，能使含于塑料內約占其總體積50%的氣體排出，并使膠層壓實致密。在此段，由于高溫、高壓的作用，使得經過熔融段未能塑化的高分子在此段完成塑化，從而最后消除“顆?！?，而使塑料塑化充分均勻。  2.物料在擠出機內的四

19、種流態。  正流：物料沿著螺槽向機頭方向流動，也即正方向流動。這種流動是由螺桿旋轉的推擠造成的，正流是擠出過程中最主要的流動方式，決定了擠出量的大小。  逆流：逆流與正流的方向相反，它是由機頭，模具，等對熔體反壓力所引起的。所以也稱反壓流動。逆流會一定程度上減小擠出量，它隨著機頭壓力的增大而增大。  橫流：也就是與螺紋相垂直方向的流動。它也是螺桿旋轉時推擠所造成的流動。熔體沿與螺紋相垂直方向流動，到達螺紋側壁時，料流便向機筒方向流動，以后又被料筒或螺桿擋住，不得不改變流向，這樣便形成了環流，這種流動對物料的混合，熱交換和塑化影響很大，但對總的生產影響不顯著，一般都

20、不考慮。  漏流：漏流也是由于螺桿頭部模具、機頭、多孔板等對熔體的反壓力引起的，漏流不是在螺槽中運動，而是產生在螺紋頂端和料筒之間，螺桿與料筒的間隙通常很小，所以流動速率要比正流和逆流小得多。  3.塑料熔融理論  由料斗進入螺槽的顆粒狀固體塑料，經過固體輸送區被壓緊成因體床，固體床在螺槽內向前推進過程中，與機筒表面接觸的塑料由于機筒子的熱傳導和摩擦熱的作用，首先開始熔化，形成一層熔體膜。當熔體膜的厚度超過機筒與螺桿的間隙時，旋轉的螺棱將熔體膜刮落，并強制匯聚于螺紋推力面的前側，形成熔體池。在熔體池與固體床的界面處，是已被受熱軟化、變形而粘結的料粒，此時物料處于高

21、彈態向黏流態轉化的過程。隨著螺槽中的物料不斷向前推進，機筒加熱傳入的熱量和熔體膜受螺桿與機筒的剪切力產生的熱量，不斷給傳遞給未熔化的固體床，使固體床與熔體膜之間界面處繼續不斷地熔化，致固體床逐漸變窄，直至消失。熔體床逐漸變寬，最后螺槽全部被熔體充滿，塑料全部熔化。如圖2所示。四、成型原理  1、 成型機：波紋管成型機是生產波紋管的關鍵設備，關系到管材的質量和產量。雙壁波紋管的成型方式也多種多樣，并且不同于其它管材的成型設備。  按模塊裝配方式可分為：立式和臥式（水平式）兩種：立式成型裝置可使模塊上下開合，并且占地面積小、結構緊湊，但模塊更換較困難，特別是大口徑模塊

22、的更換；水平式（又稱為臥式）成型裝置可使模塊水平開合（通常只有大口徑的成型設備），占地面積較大，但更換模塊比立式方便。而且模塊內設計了冷卻水循環通道，以水作為冷卻介質，大幅度提高了生產的速度。     按定型方式可分為：氣壓定型和真空定型兩種： 目前部分廠家采用氣壓定型法設備，也就是將壓縮空氣通過機頭模芯支座上的筋條和固定在模芯上的螺塞加到外層管坯內腔，使管坯緊貼在模塊上，形成波峰。這種設備生產出來的制品可以是任意截面，還可以提高波紋管的質量，減少凹凸波紋寬度上有厚度誤差，并且減少廢品，還大大簡化了制品內冷卻設備的結構和機頭結構。但是壓縮空氣的

23、波動使管材的波峰不盡一致，產品的外觀較難控制。    2、成型模塊 ：  波紋管的成型模具主要就是模塊，它決定著管材的基本結構和尺寸。隨著成型方式的不同，以及模塊運動軌跡的不同，模塊的結構也有所不一樣。目前大多生產線是通過模塊抽真空將料坯吸附在模具內表上，模塊上就必須有抽真空用的通道。成型模塊的結構直接決定著管材的環剛度。結構如圖3所示。5、 工藝流程圖六、開機前的準備  1.原材料：聚乙烯混配料應在7080的溫度下干燥2小時后方能使用；一般原材料視水分的大小，可以直接投入使用，如水分較大，可添加2%以內的消泡劑，以提高生產

24、效率。原材料必須堆放在干燥通風的場所，不能直接堆放在地面上；添加有功能母料或色母料的必須混配均勻。2.設備操作：由電工檢查整條生產線的電器線路和電器元件，使其達到開機要求后才能開啟電源。 溫度的設定：聚乙烯從固態到熔融態，需要足夠的熱量。熱量的來源有二方面：一是機身料筒外的電加熱，另一方面是螺桿料筒之間的摩擦熱。在加料段螺槽深度較大，塑料又未熔化，產生的摩擦熱少，主要靠外部加熱升溫，熔融段塑料處于熔融狀態，塑料受到的剪切速率較高，摩擦產生的熱量也較多；均化段所受的反壓力最大，逆流和漏流也最大，也會產生大量的摩擦熱，基于這些原因，均化段的溫度必須嚴格控制，以避免聚乙烯分解。

25、擠塑機各區溫度分布分析如下：  a.加料段一般采用低溫。這一段基本任務是進料，需要產生足夠的推力，機械剪切并攪拌混合。如果溫度過高，由于聚乙烯粘度大，使熔融聚乙烯粘在料筒內壁和螺桿上，引起打滑，物料無法推送，所以這一區的溫度不宜高。一般設為80-100。  b.壓縮段：壓縮段要使所有的物料都能均勻受熱，混合，完成從玻璃態到粘流態的轉變。因此此區的溫度稍高，只有達到一定的溫度，才能確保大部分物料得以塑化，這一區的溫度一般不超過的分解溫度即可。  c.均化段：塑料在此區段已大部分塑化，而其中小部分在中機身未塑化的塑料在此段進一步塑化均勻，并將熔融狀態的塑料定量定壓地送

26、到機頭去。根據聚乙烯擠塑的特點，這一區的溫度一般比中機身稍低一點。  加熱時間的控制：按工藝卡規定設置加熱溫度，開始加熱。一般波紋管的機頭都比較大，需要足夠的加熱時間才能保證設備的安全，可以按梯度升溫的方式進行加熱。 機頭各區加熱約提前3小時左右，再開啟1#、2#擠出機的加熱。具體可以按100-120為第一梯段，150-160為第二梯段，180至工藝溫度為第三梯段。當溫度升至第一梯段時保溫2小時，至第二梯段時保溫1小時，至第三梯段保溫1小時后將各區段的溫度設定為工藝溫度，保溫半小時后開始啟動擠出機。     在升溫的同時應作

27、以下工作。檢查液壓系統是否運轉正常；各處限位開關是否到位以及通斷自如；調整成型水套的水平和中心線，檢查是否在一條直線上；將成型機開到生產位置，分開左右模塊，（如是立式成型機則將上下模塊分開）用塞尺測量模塊與水之間的間隙，進行相應調整；更換或調整下游輔助設的模具。 七、開機過程中的注意事項：      擠出機啟動之前必須檢查各區段溫度是否正常，如發現異常，必須待處理完畢后方能啟動擠出機。以免損壞螺桿等部件或噴料傷人。  各開機條件具備后啟動主機，剛啟動主機時必須將熔體壓力控制在一定范圍內，以免料溫過高而噴料傷人。&#

28、160; 擠出時要觀察主機電流和壓力，如果電流和壓力過大，必須先檢查、排除故障后才能開機，以免損壞設備。  隨時監測主電機、減速箱的溫度和聲音，如有異常，及時報告設備管理人員，確定是否停機。     水套的材質較軟，更換規格時不能與金屬物相撞。處理損傷處時不能用800目以下的砂紙打磨。    成型機正常運轉時要隨時觀察所有軸承及附件的完好情況，如有損壞或異常要及時更換和處理。    成型機的潤滑系統要隨時保證運行正常，否則必須立即停止成型機。

29、  成型機的移動軌道要保持清潔。    每次更換模塊時必須清理干凈。    每次更換模塊時必須檢查所有的銷子和定位槽是否完好，如有異常情況時要處理好后才能安裝。    模塊的轉運、安裝、拆卸要格外小心，嚴禁損傷任何部位。  上下模塊（臥式為左右模塊）不能壓得太緊，以防將模塊壓變形或成型機主電機過載。    真空泵要定期清理過濾網和泵腔內的水垢，以免影響真空度或損壞電機。 真空泵的供水系統要定期檢查。    防止管材鋸屑進入成型

30、機的滑道和其他部位。  八、常見產品缺陷的原因分析  1、剛開機時波峰不能成型，這時通常伴隨著外層真空不能達到需要的真空度（0.06Mpa）。這是波紋管生產中最常見的現象之一。原因一般有： 參數方面，例如成型機的速度與擠出量不匹配，如擠出量不變的話，成型機速度過快則模塊內的料坯太厚，在壓縮空氣和真空負壓的作用下料坯不能貼上模塊內表面，難以成型。如果成型機的速度過快，則料坯不足以填充模塊的內表面，大氣壓進入如圖3所示的真空槽，無法成型。  原材料方面：原材料內有雜質；因為一部分原料長時間在機頭內接收熱量，致原料熱降解，失去韌性，難以成型；因部分區段溫度失控
